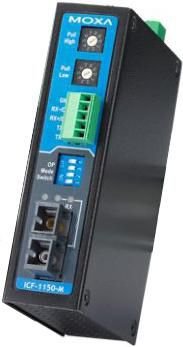

Konwerter Moxa Rs-232/422/485 Icf-1150I-M-Sc, Db9F, 15Kv, 43429

Konwerter Moxa RS-232/422/485 ICF-1150I-M-SC, DB9F, 15KV, 43429 Konwerter Moxa RS-232/422/485 ICF-1150I-M-SC, DB9F, 15KV, 43429 Moxa 43429M https://upload.cdn.baselinker.com/products/17337/52d523f4d9f99bea9e94b28fb244a232.jpg Konwerter Moxa RS-232/422/485 ICF-1150I-M-SC, DB9F, 15KV, 43429

Przemysłowe konwertery RS-232/422/485 na światłowód

Trójstronna komunikacja
Seria ICF-1150 obsługuje 2 porty szeregowe, z złączem D-sub do komunikacji RS-232 oraz wymiennym bloczkiem zaciskowym do komunikacji RS-422 lub RS-485. 3 porty (2 porty szeregowe i jeden port światłowodowy) są całkowicie niezależne. Gdy konwerter ICF-1150 odbierze dane z dowolnego portu, wyśle te dane przez pozostałe 2 porty. Na przykład, gdy konwerter ICF-1150 otrzyma polecenie zdalnego mastera przez port światłowodowy, przekształci sygnał i wyśle polecenie przez porty RS-232 i RS-422/485 jednocześnie. Jeśli użytkownik monitoruje system działający w sieci RS-485, nie ma potrzeby używania dodatkowego konwertera RS-232 na RS-485, aby połączyć port szeregowy Laptopa z magistralą RS-485.
Przełącznik obrotowy do ustawiania rezystora pull high/low
Interfejs RS-485 obsługuje połączenia multi-drop lub kaskadowe, które inżynierowie systemowi wykorzystują do połączenia urządzeń szeregowych, takich jak liczniki, RTU i czytniki, w ramach tej samej magistrali. Ponieważ liczba urządzeń szeregowych w tej samej magistrali spowoduje wzrost impedancji linii danych, ICF-1150 pozwala użytkownikom na dostrojenie rezystora pull high/low. Wystarczy obrócić przełącznik na odpowiednią wartość bez usuwania ICF-1150 z szyny DIN.

Specyfikacja dla 43429
CertyfikatyCertyfikacjaUL, CE, FCC, ATEX, UL/cUL
WskaźnikiWskaźniki LEDTak
Warunki operacyjneWilgotność względna (H-H)5 - 95 %Temperatura pracy (T-T)0 - 60 °C
Wymiary opakowaniaGłębokość (opakowanie,cm)2,2 cmWaga brutto (opakowanie, kg)1 kgWysokość (opakowanie,cm)4,2 cmSzerokość (opakowanie,cm)8 cm
ZasilanieNapięcie wejściowe12 - 48 VPobór mocy163 mA
Wymiary produktuWaga netto (produkt, kg)0,5 kg
Szczegóły techniczneSzybkość transmisji (baud rate)921,6 Kbit/sOchrona przed wyładowaniami elektrostatycznymi (ESD)15 kVZłącze światłowodoweSCInterfejs hostaRS-232Izolacja2 kVMontażDIN-szynaInterfejs wyjściaŚwiatłowód (SC)Ochrona przed przeciążeniemTakSygnały RS-422RxD-/RxD+/SGND/TxD-/TxD+Sygnały RS-485RxD-/RxD+/SGND/TxD-/TxD+Czułość RX-20 dBDystans transmisji (wielo-modowy)5 kmWyjście TX-5 dBDługość fali850 nmNazwa markiMoxa
Waga i wymiaryWymiary (WxDxH)30,3 x 70 x 115 mm

• Producent: Moxa
• Kraj pochodzenia: TW
• EAN: 5703431434295
• Kod producenta: 43429
