Miernik parametrów instalacji elektrycznych Adapter Przewodów wielożyłowych

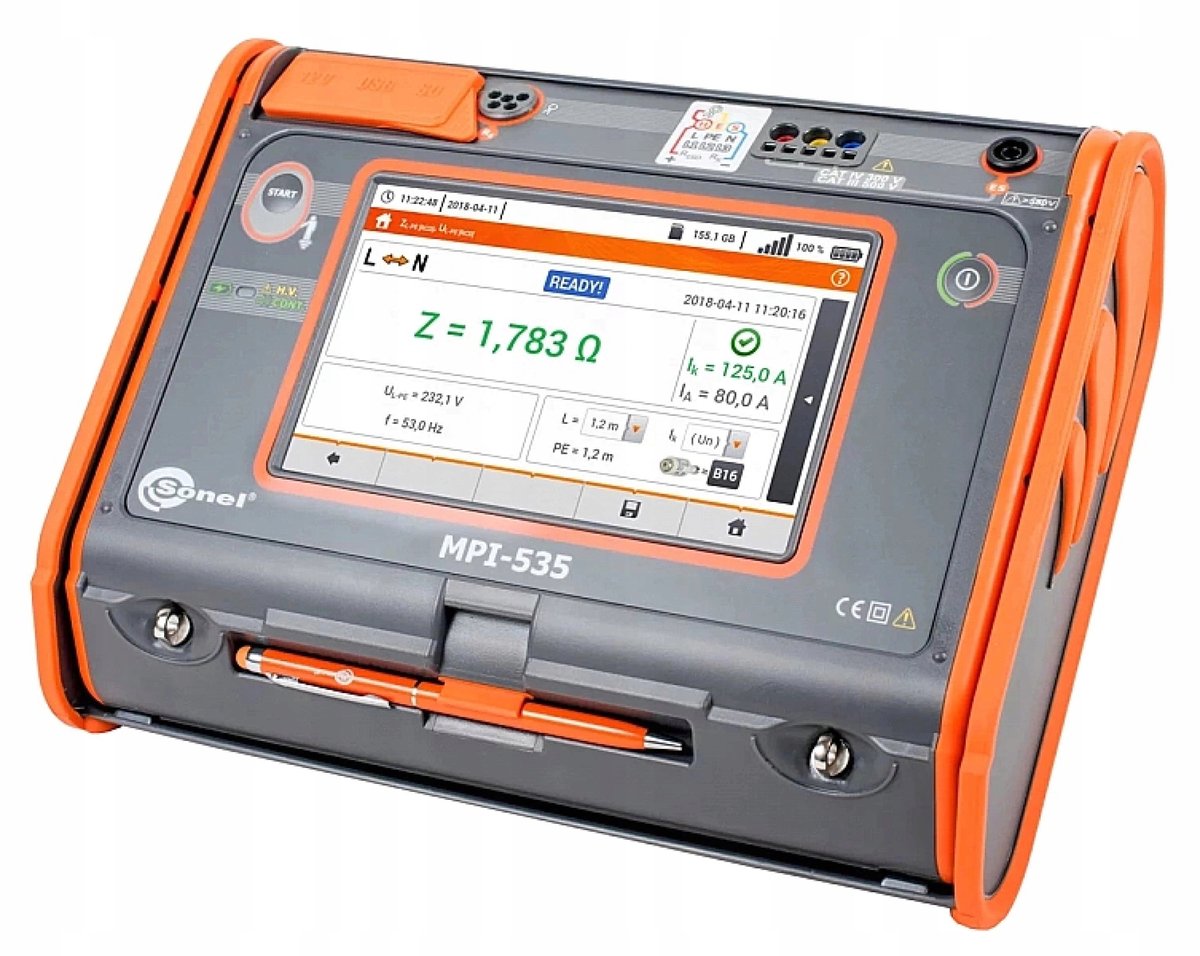

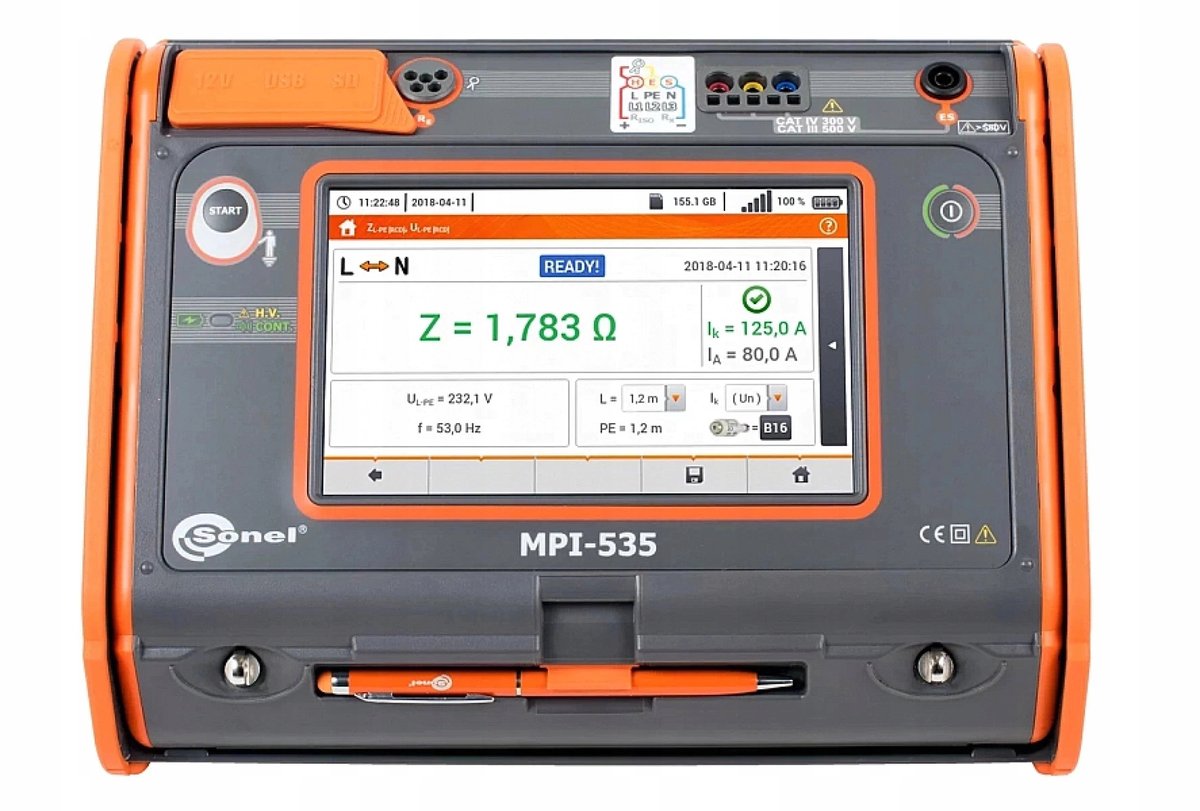

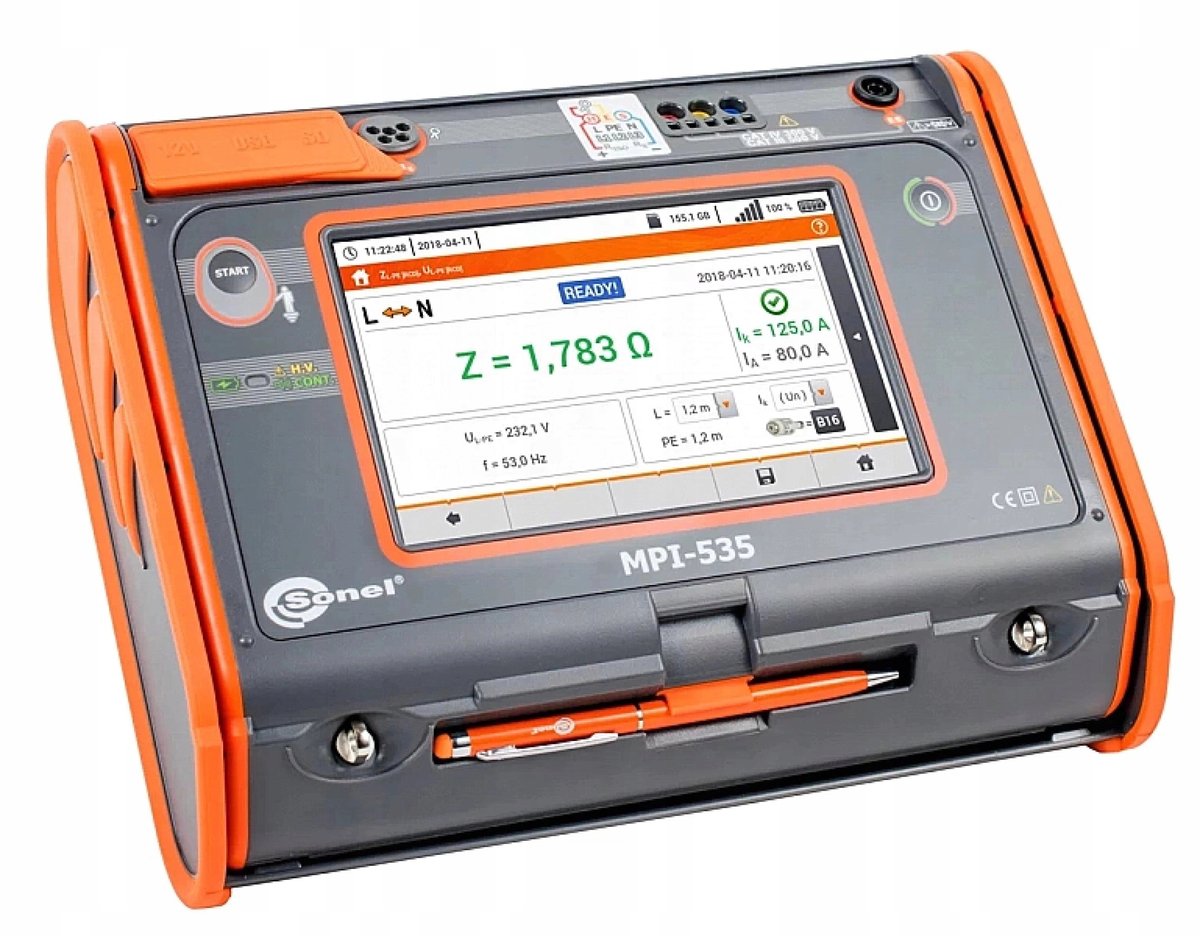

Zestaw SONEL Miernik parametrów instalacji elektrnych MPI-535 + Adapter do Przewodów AutoIso-1000C

SONEL WMPLMPI535ISO10C MPI-535 + Adaptery do przewodów AutoIso-1000C

✔️ Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi

✔️ Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci

✔️ Akumulator Li-Ion – dłuższe działanie miernika

✔️ Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku

✔️ Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu

✔️ Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów

✔️ Szybka ścieżka od pomiarów do raportu – oszczędność czasu

✔️ Adapter AUTO ISO 1000C służy do pomiarów rezystancji izolacji kabli i przewodów wielożyłowych napięciem pomiarowym do 1000 V.

✔️ W zależności od obiektu pomiarowego oraz przyjętych standardów (każda żyła z każdą lub żyła do pozostałych zwartych i uziemionych), realizacja pomiaru rezystancji izolacji przewodów czy kabli wielożyłowych wymaga wykonania kilku podłączeń.

✔️ Chcąc skrócić czas badań oraz wyeliminować nieuniknione omyłki łączeniowe, firma Sonel wprowadziła adapter wykonujący za operatora przełączenia pomiędzy poszczególnymi parami żył.

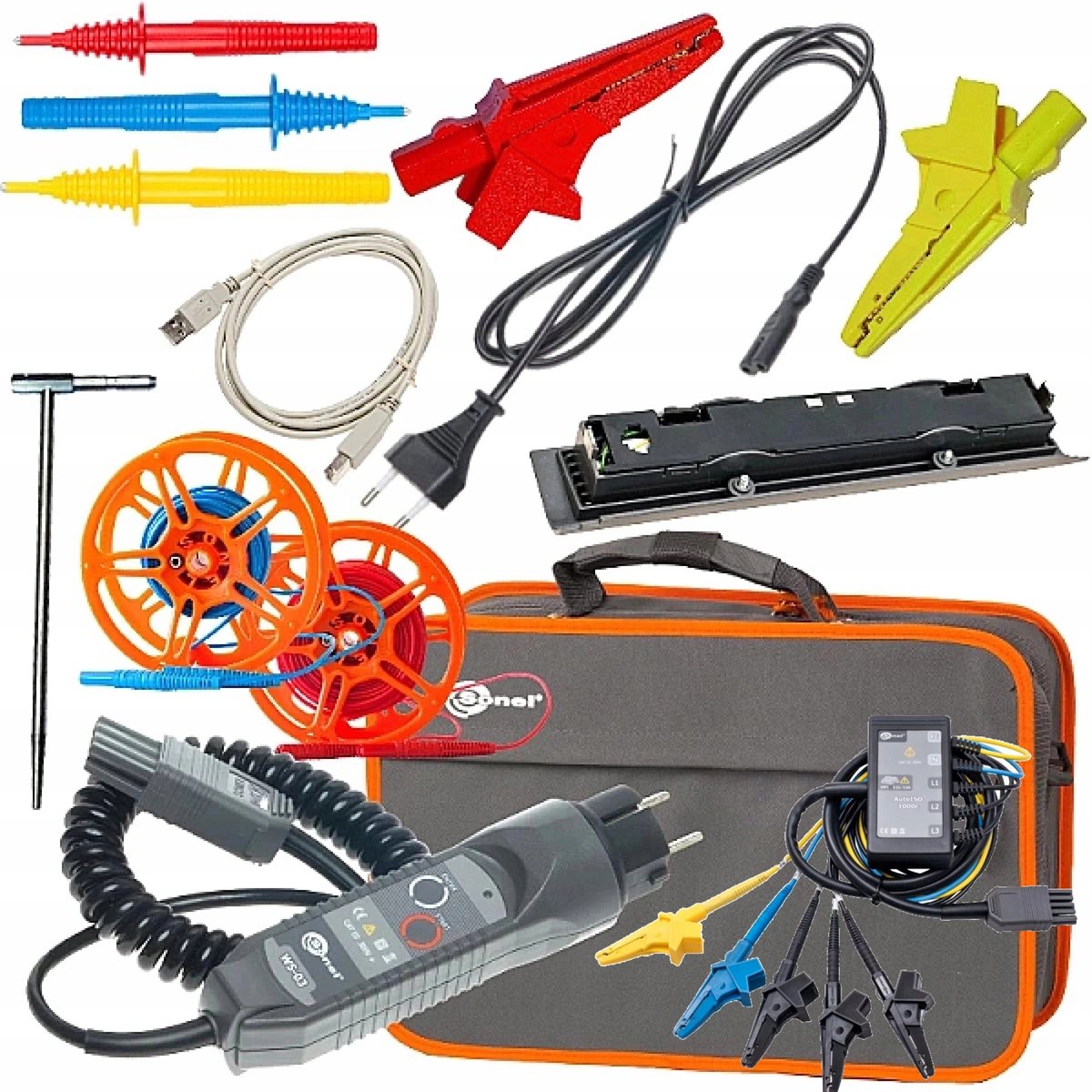

W zestawie znajduje się:

• 1 szt. Miernik SONEL MPI-535
• 1 szt. Adapter SONEL AutoISO-1000C
• 3szt. Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty
• 1szt. Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V)
• 3szt. Krokodylek 1 kV 20 A czerwony / niebieski / żółty
• 3szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
• 1szt. Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V)
• 2szt. Przewód pomiarowy na szpuli do pomiaru uziemień 15 m / 30 m WAPRZ015BUBBSZ
• 2 szt. Sonda 30 cm do wbijania w grunt
• 1szt. Przewód interfejsu USB
• 1szt. Szelki do miernika (typ L-2)
• 1szt. Futerał L2

Zasilanie:

• 1 szt. Przewód do zasilania 230 V (wtyk IEC C7)
• 1szt. Zasilacz do mierników (typ Z7)
• 1szt. Pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah

Cechy:

✅ impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),

✅ parametry wyłączników RCD,

✅ rezystancja izolacji,

✅ rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),

✅ ciągłość połączeń ochronnych i wyrównawczych,

✅ natężenie oświetlenia,

✅ test kolejności faz,

✅ test kierunku obrotów silnika.

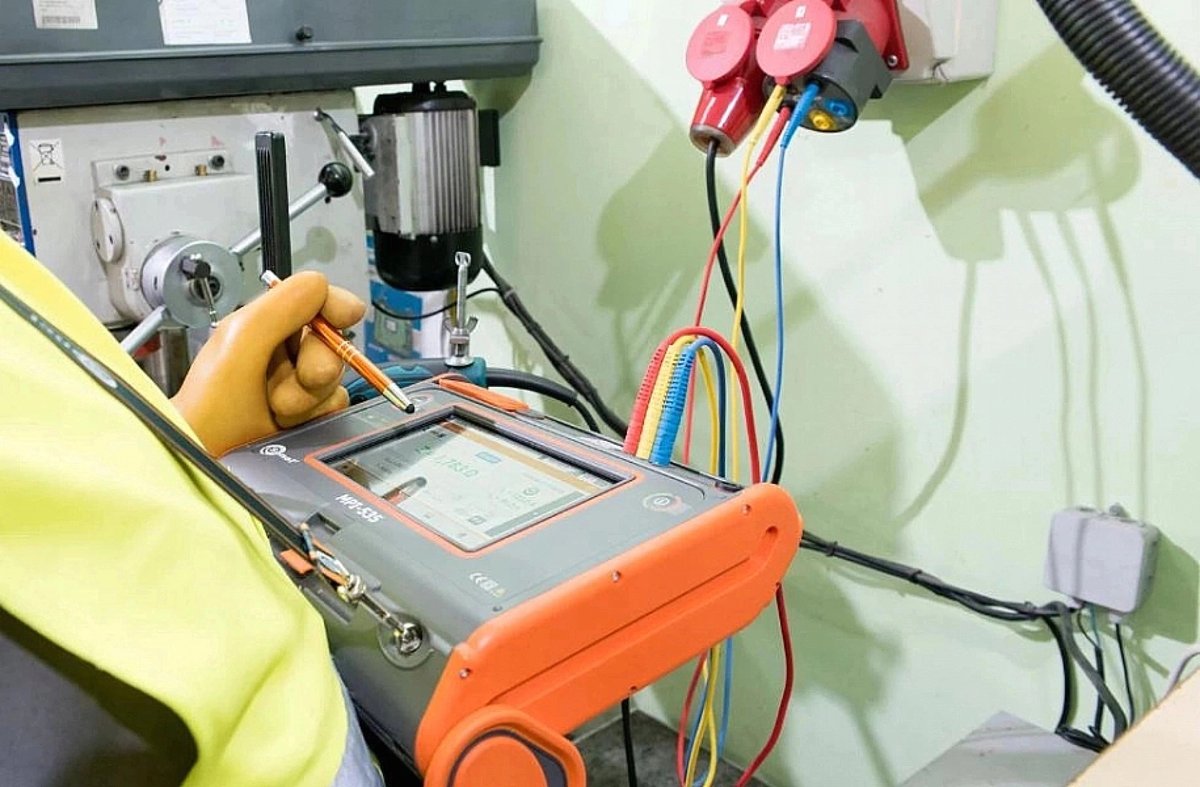

Kontrola bezpieczeństwa instalacji

✅ Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
• wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN 61010 IV 300 V, III 500 V
• Stopień ochrony IP51
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557 podwójna
• Wymiary 288 x 223 x 75 mm
• Waga miernika ok. 2,5 kg
• Temperatura pracy 0…+45°C
• Temperatura przechowywania -20…+60°C
• Wilgotność 20…90% Temperatura nominalna 23 ± 2°C
• Wilgotność odniesienia 40%…60%

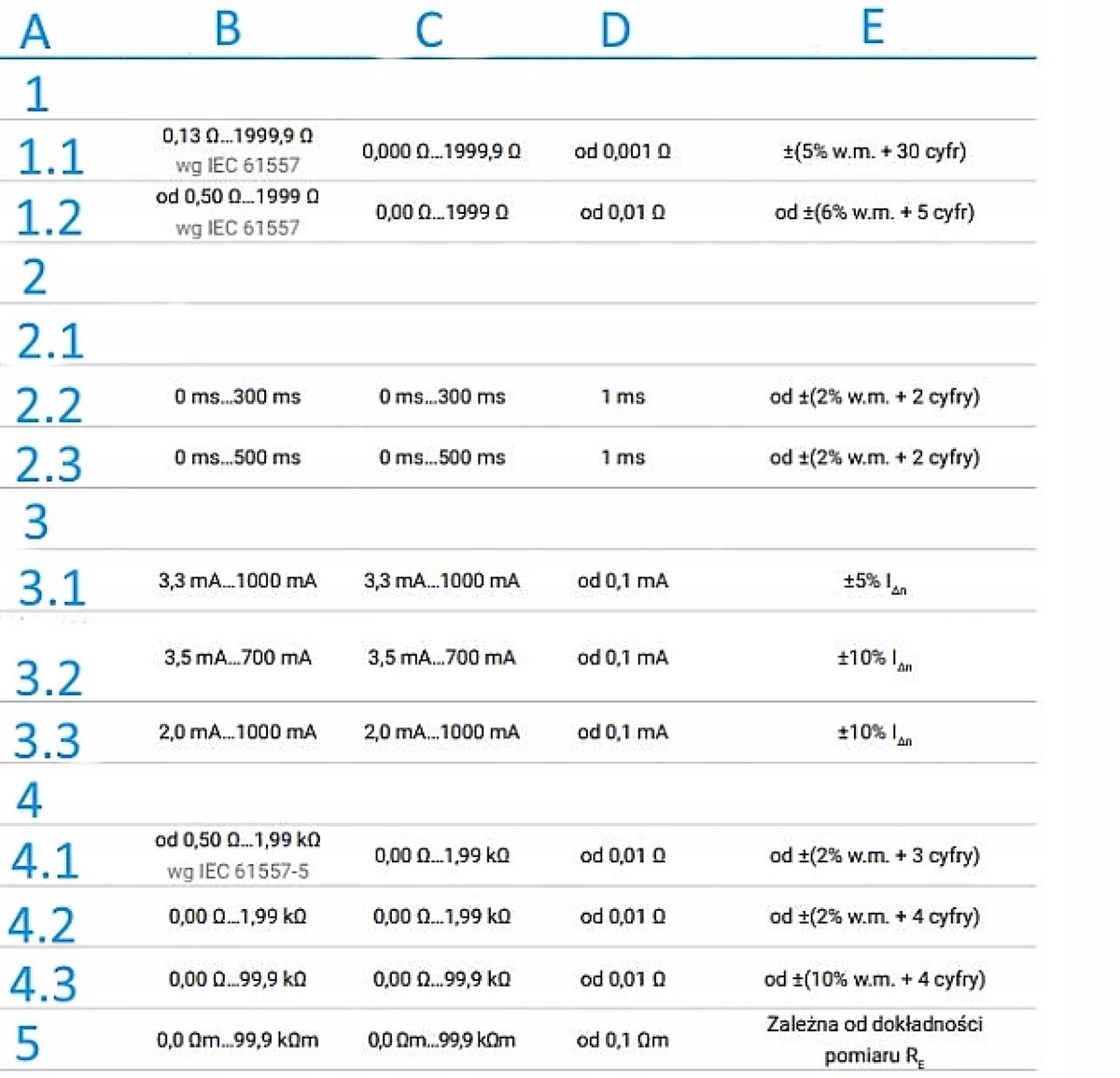

Specyfikacja Techniczna

• A- Funkcje pomiarowe
• B- Zakres pomiarowy
• C- Zakres wyświetlania
• D- Rozdzielczość
• E- Dokładność
• 1- Impedancja pętli zwarcia
• 1.1- Pętla zwarcia ZL-PE, ZL-N, ZL-L
• 1.2- Pętla zwarcia ZL-PE w trybie RCD
• 2- Pomiary parametrów wyłączników RCD
• 2.1- Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 In, 1 In, 2 In, 5 In
• 2.2- RCD ogólnego typu i krótkozwłoczny
• 2.3- RCD selektywny
• 3- Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 In…2,0 In
• 3.1- dla prądu różnicowego sinusoidalnego (typ AC)
• 3.2- dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)
• 3.3- dla prądu różnicowego stałego (typ B)
• 4- Rezystancja uziemienia
• 4.1- Metoda 3- i 4-przewodowa
• 4.2- Metoda 3-przewodowa + cęgi
• 4.3- Metoda 2-cęgowa
• 5- Rezystywność gruntu

< ul>

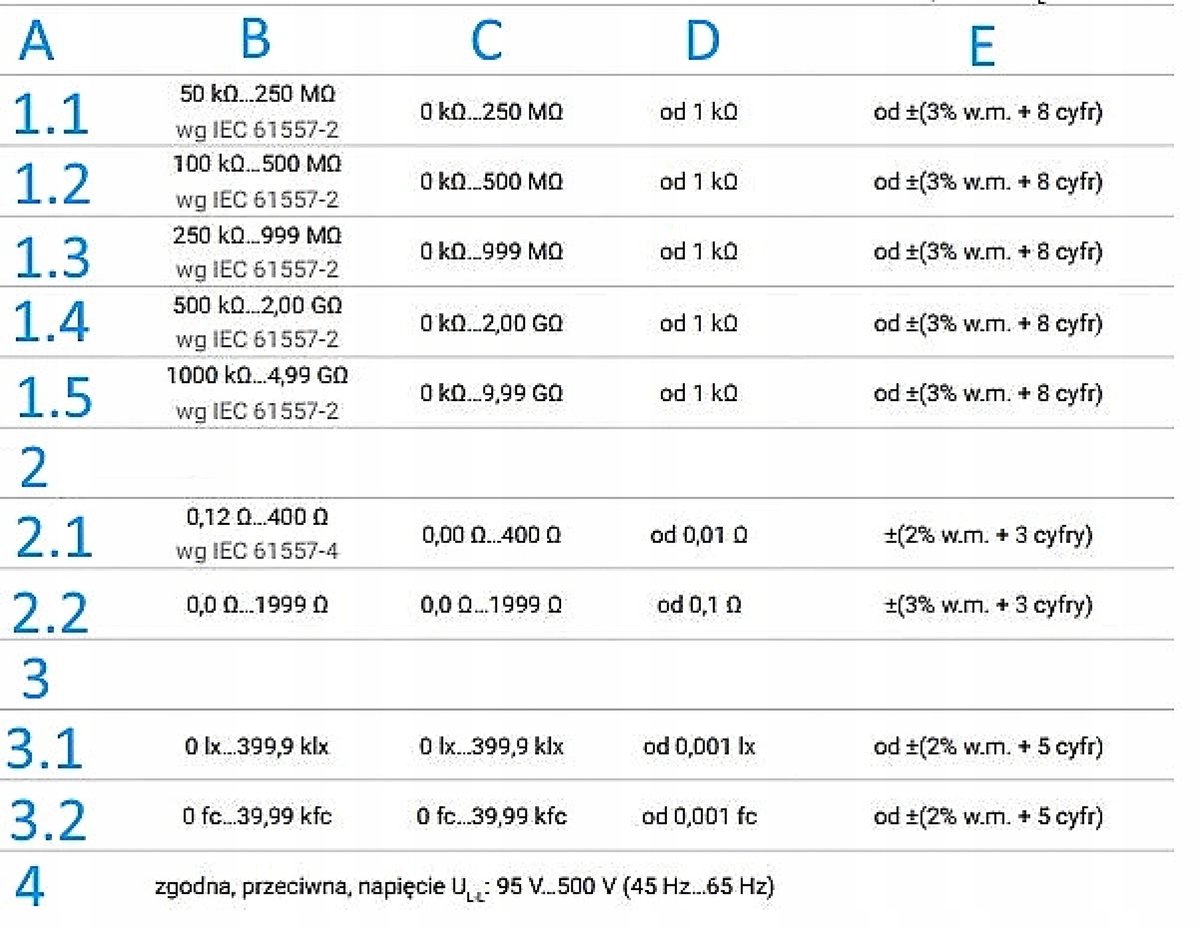

Specyfikacja Techniczna

• A- Funkcje pomiarowe
• B- Zakres pomiarowy
• C- Zakres wyświetlania
• D- Rozdzielczość
• E- Dokładność
• 1.1- Rezystancja izolacji/ Napięcie pomiarowe 50 V
• 1.2- Napięcie pomiarowe 100 V
• 1.3- Napięcie pomiarowe 250 V
• 1.4- Napięcie pomiarowe 500 V
• 1.5- Napięcie pomiarowe 1000 V
• 2- Rezystancja przewodów ochronnych i wyrównawczych
• 2.1- Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem 200 mA
• 2.2- Pomiar rezystancji małym prądem
• 3- Natężenie oświetlenia
• 3.1- Pomiar w luksach (lx)
• 3.2- Pomiar w stopokandelach (fc)
• 4- Wskazania kolejności faz

< ol>

Pamięć i komunikacja

• Pamięć wyników pomiarów nieograniczona
• Transmisja wyników USB 2.0

Pozostałe informacje

• Standard jakości – opracowanie, projekt i produkcja ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm PN-EN 61326-1 PN-EN 61326-2-2

< ul>

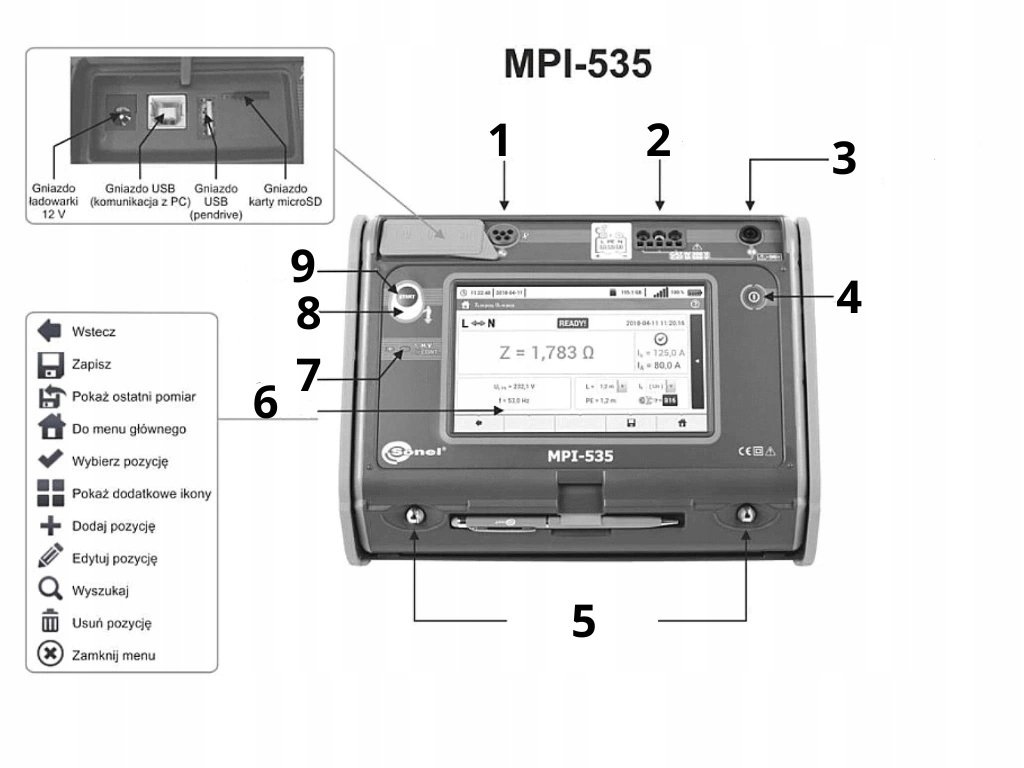

Budowa Miernika

1. Gniazdo Re pomiaru uziemień
2. Gniazdo pomiarowe
3. Gniazdo ES do pomiaru rezystancji uziemienia i rezystywności gruntu
4. Włączanie i wyłączanie miernika
5. Ucha do zapięcia szelek
6. Ekran dotykowy
7. Sygnalizacja pomiaru i stanu baterii
8. Elektroda dotykowa
9. Uruchamianie procedury pomiarowej
10. Gniazdo ładowarki 12V
11. Gniazdo USB (komunikacja z PC)
12. Gniazdo USB (pendrive)
13. Gniazdo karty microSD

< ul>
