Moduł SFP+ 10Gbps LC/UPC 1550nm 80km single mode

Dedykowane DLA Mikrotik - Ubiquiti - Cisco - Meraki - TP-Linka - NetGear - Zyxel

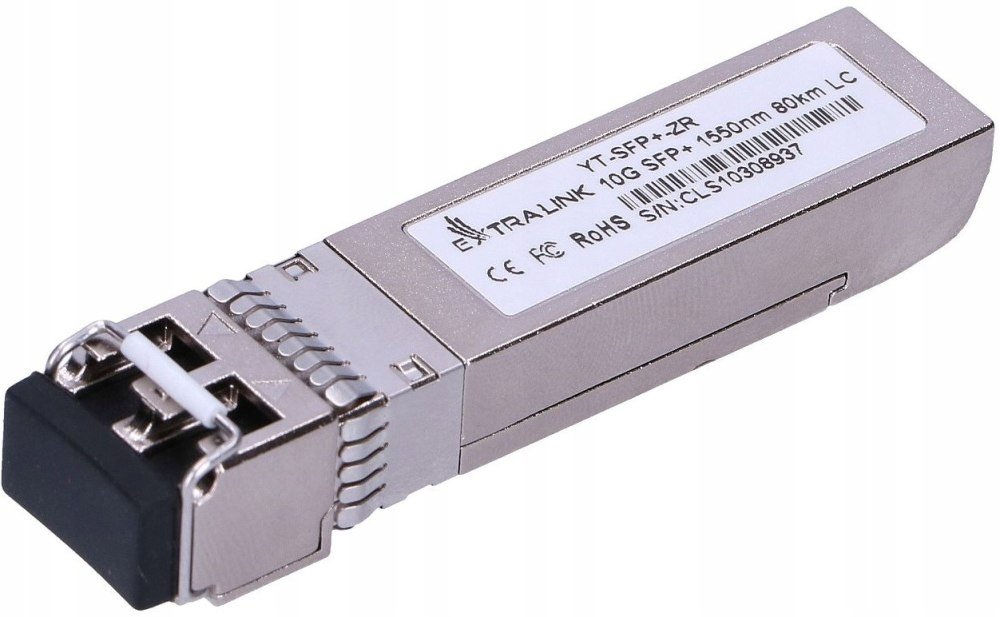

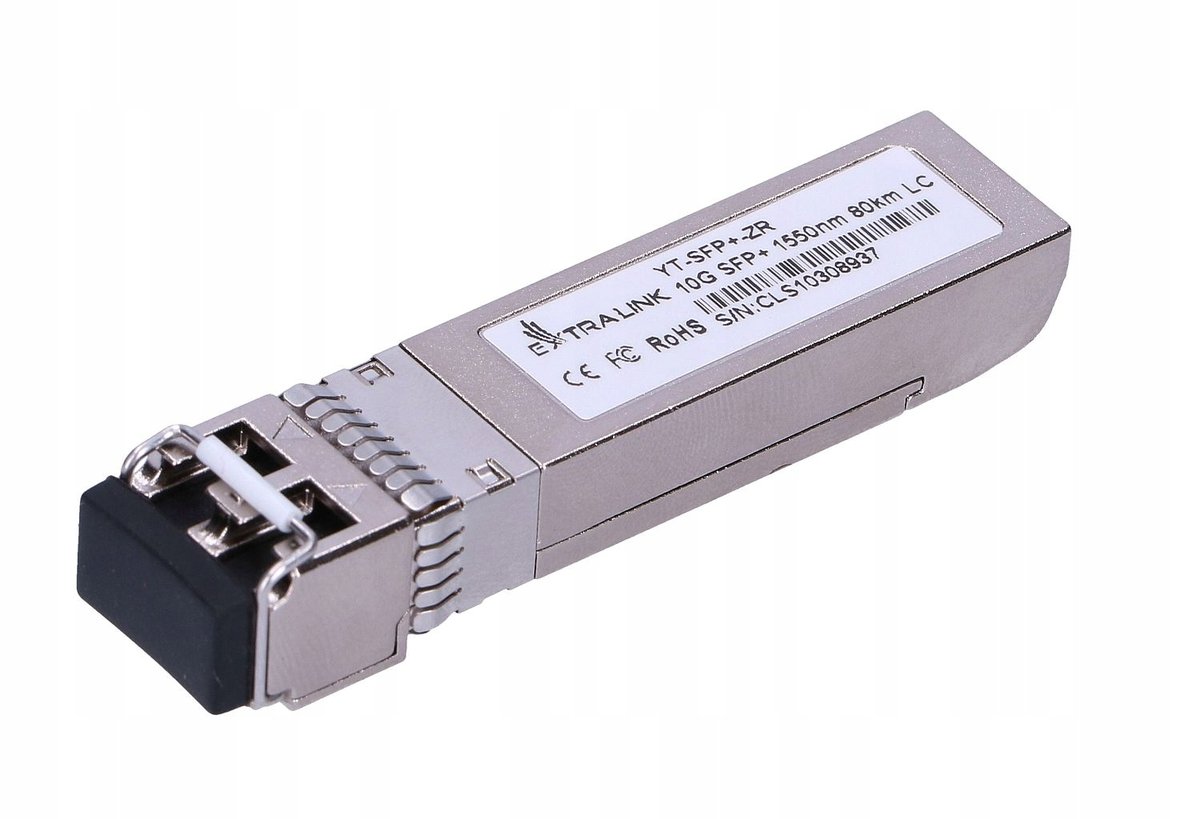

Moduł SFP+ 10G 1550NM SM 80KM LC DUP z dużym zasięgiem transmisji

Moduł światłowodowy Extralink SFP+-ZR został zaprojektowany dla systemów 8.5G/10G Fiber- Channel i 10GBE. Jednomodowy moduł SFP 10G składa się z dwóch sekcji, tj.z sekcji nadajnika zawierającej laser EML i sekcji odbiornika składającej się z fotodiody APD zintegrowanej z TIA. Wszystkie moduły spełniają wymagania dotyczące bezpieczeństwa lasera klasy I. Cyfrowe funkcje diagnostyczne wkładki SFP+-ZR są dostępne poprzez 2-przewodowy interfejs szeregowy, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura modułu optycznego SFP, prąd wiązki laserowej, przesyłana moc optyczna, odbierana moc optyczna i napięcie zasilania wkładki. Extralink SFP+ 10G 1550NM umożliwia transmisję na odległość do 80 km.

Cechy szczególne

• Zgodność z SFF-8431 i IEE802.3ae
• Możliwość wyboru szybkości transmisji ≤4.25 Gbps lub 9.9 5Gbps do 11.3 Gbps
• Nadajnik EML i odbiornik APD
• Długość połączenia do 80 km
• Niskie rozproszenie mocy (typowe 1.4 W, maksymalne 2 W)
• Temperatura robocza obudowy od -5°C do 70°C
• Pojedyncze zasilanie 3.3 V
• Monitorowanie temperatury modułu, napięcia zasilania, prądu bias lasera, mocy optycznej nadawania, mocy optycznej odbioru
• Zgodny z dyrektywą RoHS, bezołowiowy

• Prędkość transmisji: Do 10 Gbps
• Dystans: Do 80 km
• Typ: SFP+
• Złącze wyjściowe: LC
• Rodzaj transmisji: Single-Mode
• Rodzaj duplexu: Fizyczny (dwa włókna)
• Temperatura obudowy podczas pracy: -5°C~70°C
• Temperatura przechowywania: -40°C~85°C
• Wilgotność względna: 0%~85%
• Napięcie zasilania: 3.13 V~3.47 V (typowo 3.3 V)
• Prąd zasilania: <610 mA (typowo 420 mA)
• Rozproszenie mocy modułu: < 2 W (typowo 1.4 W)
• Centralna długość fali: 1528~1565 nm
• Średnia moc optyczna: 0~+4 dBm
• Współczynnik tłumienia trybu bocznego: Min. 30 dB
• Optical Transmit Power (disabled): Maks. -30 dBm
• Współczynnik wygasania: Min. 9 dB
• RIN21OMA: Maks. -128 db/Hz
• Optical Return Loss Tolerance: Maks. 21 dB
• Dispersion penalty (1600 ps/nm): Maks. 2 dB
• Prędkość danych: Maks. 11.3 Gbps (typowo 10.3 Gbps)
• Impedancja różnicowa wejściowa: 100
• Wejście danych różnicowych: 120~850 mV
• Transmit Disable Voltage: 2.0~Vcc3+0.3 [V]
• Transmit Enable Voltage: 0~+0.8 V
• Transmit Disable Assert Time: Maks. 100 us
• Input Operating Wavelength: 1110~1650 nm
• Czułość na odbiór: Maks. -24 dBm
• Maximum Input Power: Maks. -8 dBm
• Loss of Signal Asserted: Min. -34 dBm
• LOS De-Asserted: Maks. -24 dBm
• LOS Hysteresis: Min. 0.5 dB
• Szybkość danych: Maks. 11.3 Gbps (typowo 10.3 Gbps)
• Differential Output Swing: 350~850m V
• Rise/Fall Time: Min. 24 ps
• Loss of Signal –Asserted: 2~Vcc3+0.3- [V]
• Loss of Signal –Negated: 0~+0.4 V
