Multiswitch 5/6 Spacetronik MS-0506E 5 WEJŚĆ 6 WYJŚĆ DVB-S2 DVB-T/T2
Sprzedaje DMTrade : 184,37 zł
SKU: MS0506E
Najważniejsze cechy:
- Do dystrybucji sygnału satelitarnego DVB-S2 i naziemnego DVB-T/T2
- 5 wejść: 4 dla sygnału satelitarnego, 1 dla sygnału naziemnego
- 6 wyjść: do 6 odbiorników TV/SAT
- Zakres częstotliwości SAT: 950-2150 MHz
- Zakres częstotliwości TER: 47-694 MHz
- Automatyczne rozpoznawanie rodzaju sygnału
- Niskie tłumienie sygnału

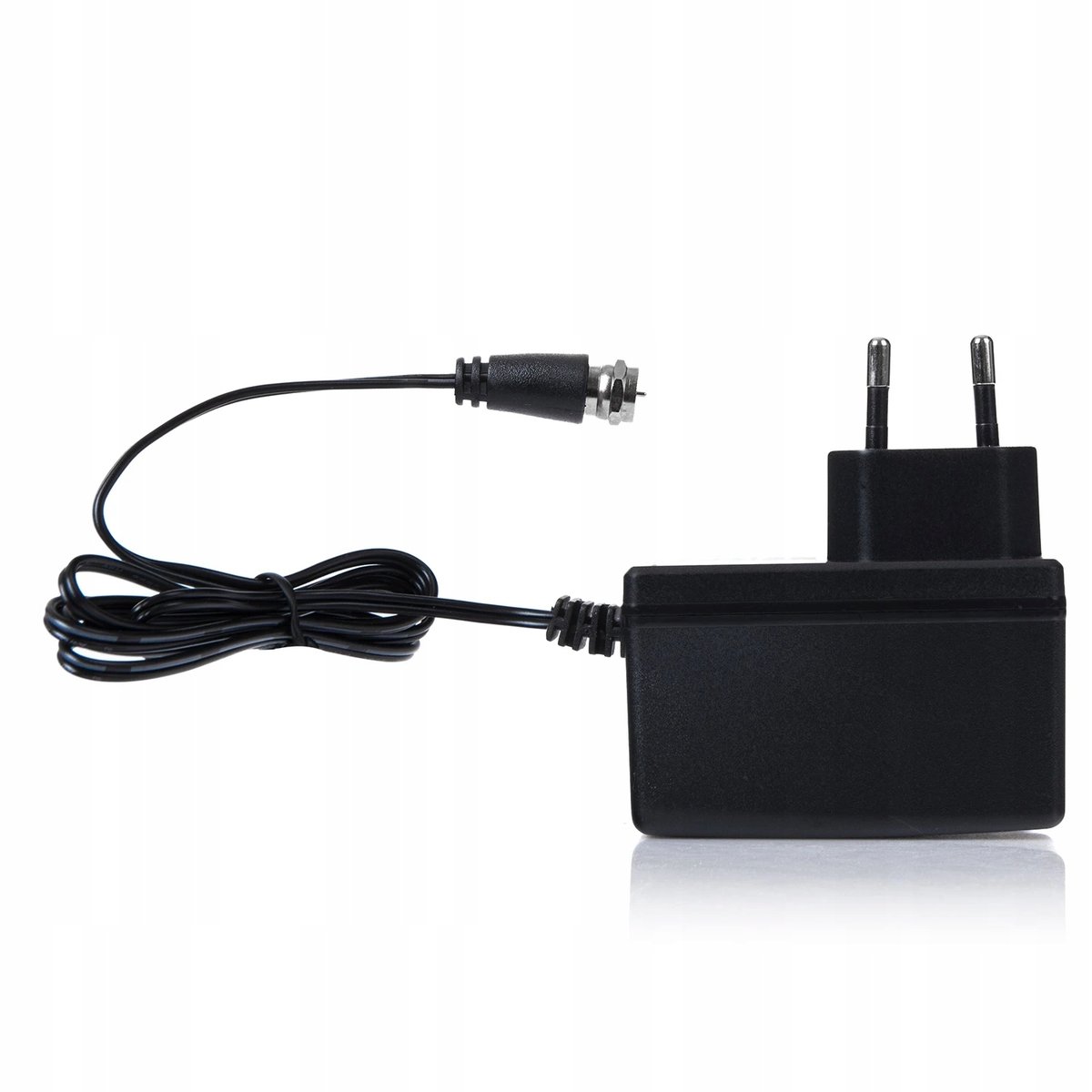

- Zasilacz w zestawie
Do czego podłączyć multiswitch E-Series?
Multiswitch należy podłączyć do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m lub anteny telewizji naziemnej.
Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych.
Gdzie zamontować multiswitch Spacetronik?
Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:
- lokalizacji z dala od wpływu warunków atmosferycznych
- zabezpieczenia przed dostępem osób postronnych
- odpowiedniej wentylacji

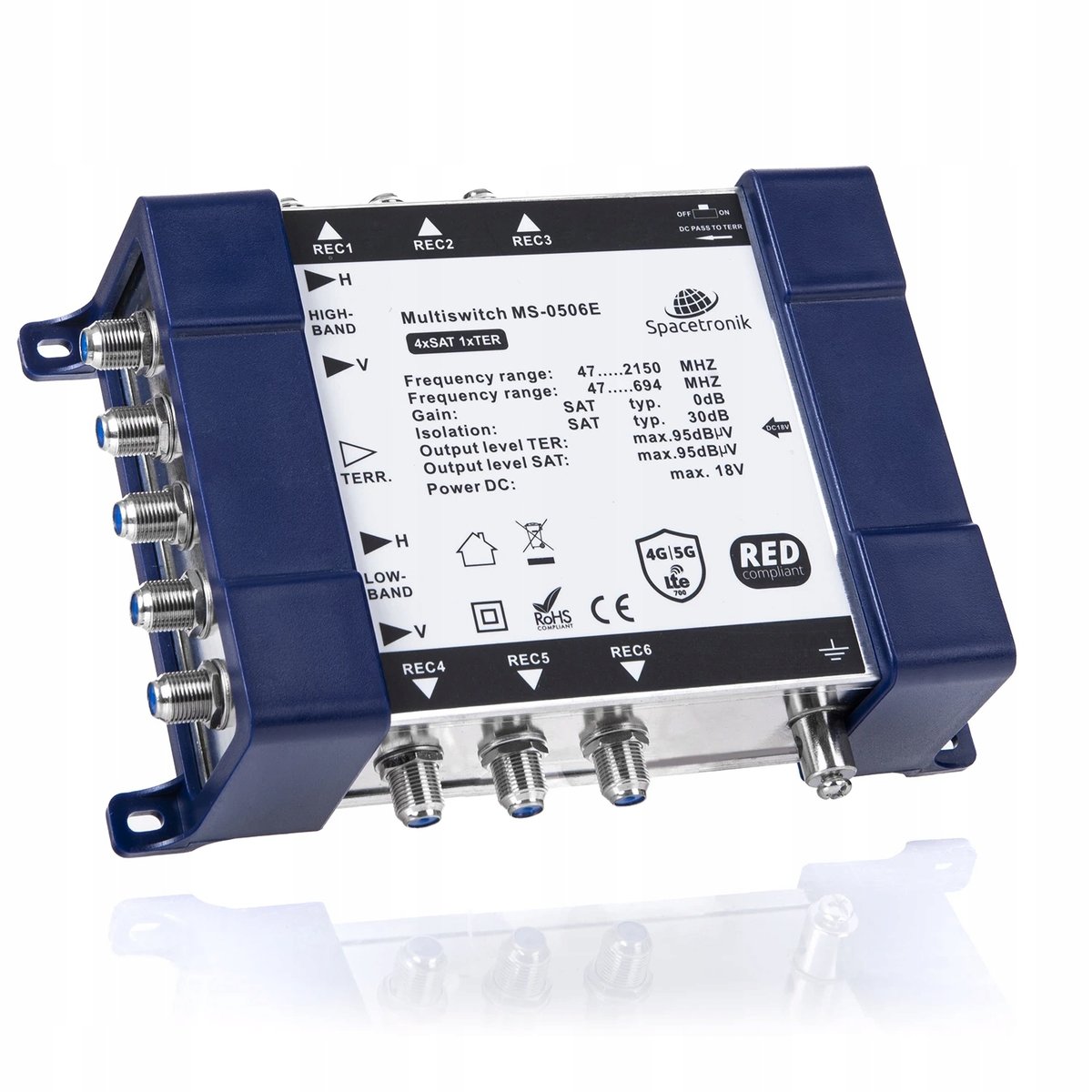

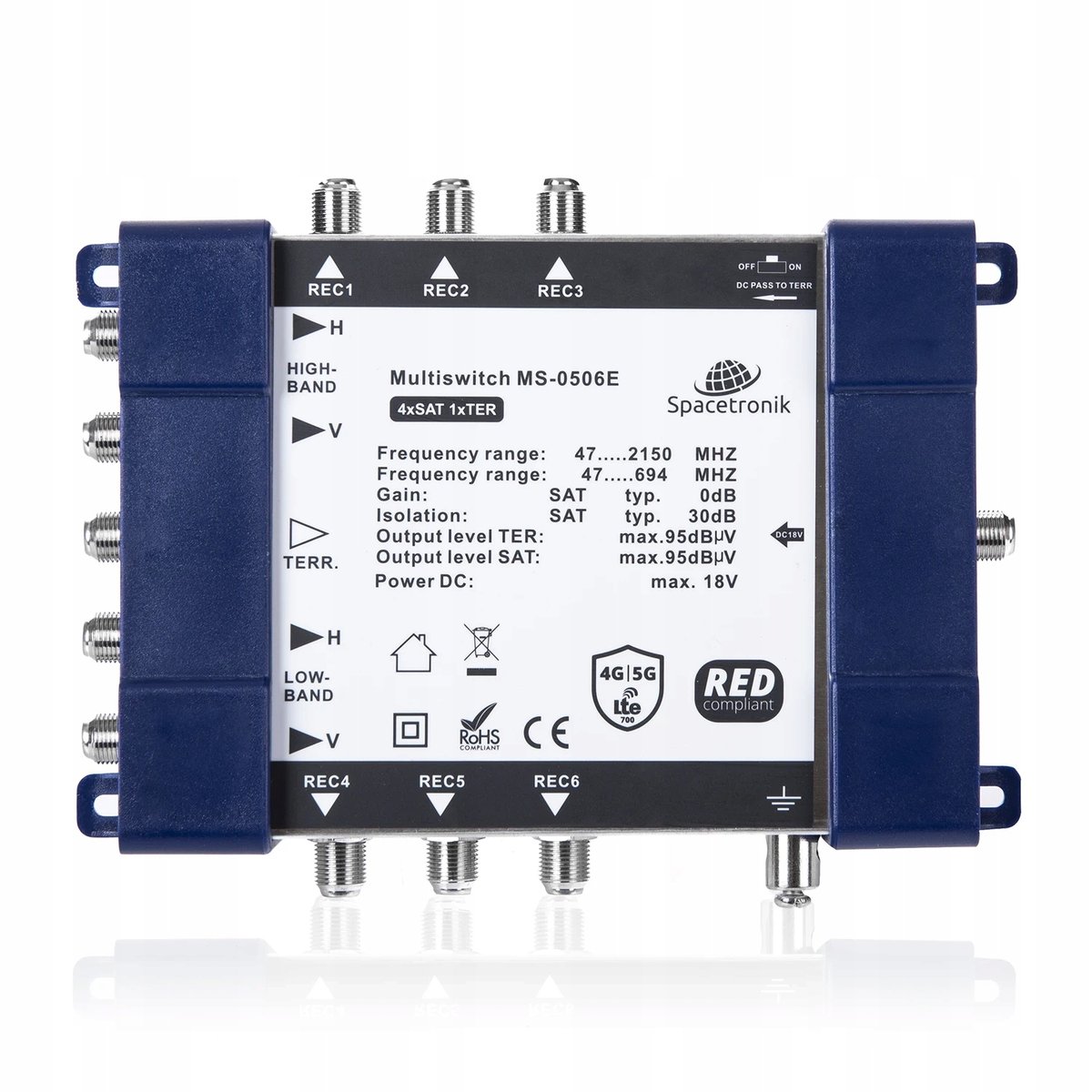

Schemat instalacji
Po lewej stronie multiswitcha możemy znaleźć 4 wejścia sygnału satelitarnego oraz 1 wejście Terriestal.
Po prawej stronie znajduje się gniazdo wejściowe zasilania.
Pozostałe elementy to wyjścia sygnału zsumowanego - SAT + DVB-T/T2.
Co można podłączyć do multiswitch'a?
- 1 wejście sygnału z konwertera SAT Quattro
- 1 wejście sygnału naziemnego DVB-T/T2
- 6 wyjść sygnału zsumowanego SAT+DVB-T/T2
UWAGA! Zdjęcie poglądowe
Specyfikacja techniczna multiswitcha 5/6
- Liczba wejść: 4 SAT, 1 TER
- Liczba wyjść: 6
- Złącza: F żeńskie
- Zakres częstotliwości SAT: 950-2150MHz
- Zakres częstotliwości TER: 47-694MHz
- Zysk SAT: 0 do 6dB
- Zysk TER: 2 do 6dB
- Izolacja TER do SAT: 30dB
- Izolacja SAT do TER: 28dB
- Izolacja separacji polaryzacji H/V: 25dB
- Izolacja out - out TER: 22dB
- Izolacja out - out SAT: 35dB
- Tłumienie odbić SAT wejście: 10dB
- Tłumienie odbić SAT wyjście: 7dB
- Tłumienie odbić TER wejście: 11dB
- Tłumienie odbić TER wyjście: 8dB
- Poziom wyjściowy SAT(IMD3 - 35dB): 100dBµV
- Poziom wyjściowy TER(IMD3 - 60dB): 88dBµV
- Impedancja wejścia / wyjścia: 75Ohm
- Zasilanie: max. 18V
| ID produktu: | 1585694253 |
| Nazwa: | Multiswitch 5/6 Spacetronik MS-0506E 5 WEJŚĆ 6 WYJŚĆ DVB-S2 DVB-T/T2 |
| Marka: | Spacetronik |
| Producent: | Spacetronik |
| Kod producenta: | MS0506E |
