Zasilacz do obudowy Pulsar PSDC-12V4x1A 12VDC 4A 48W wielowyjściowy

PSDC-12V4X1A PSDC 12V/4A/4x1A zasilacz wielowyjściowy do zabudowy

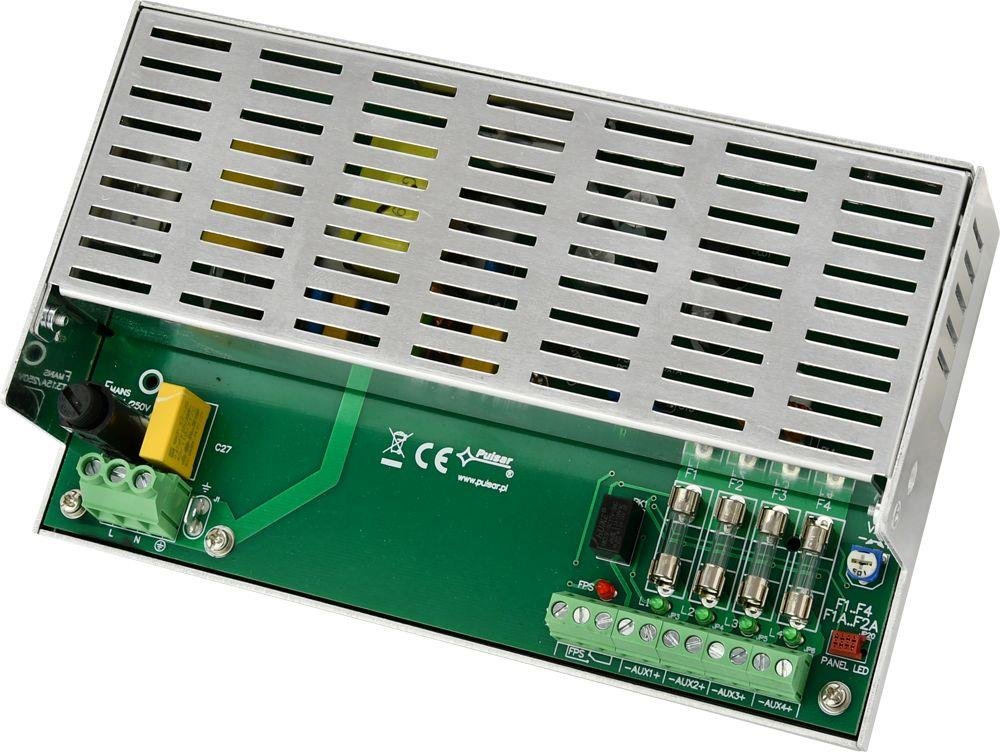

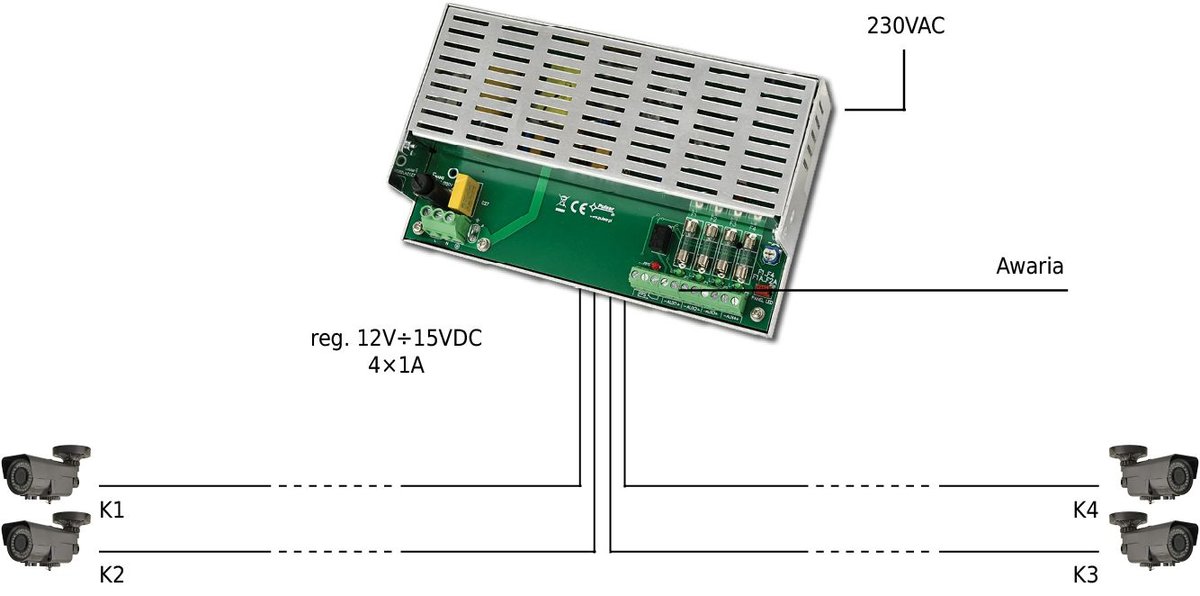

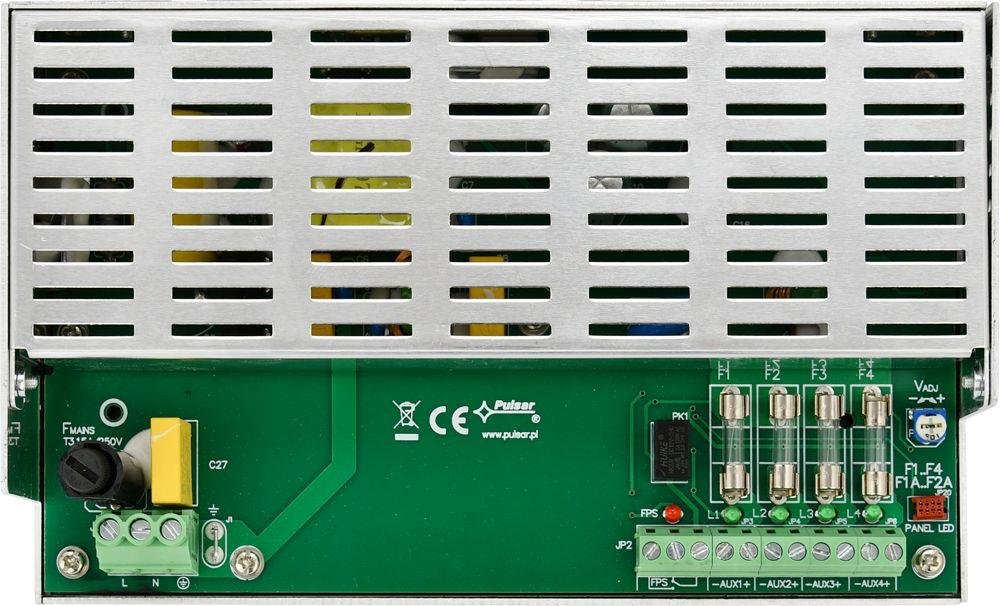

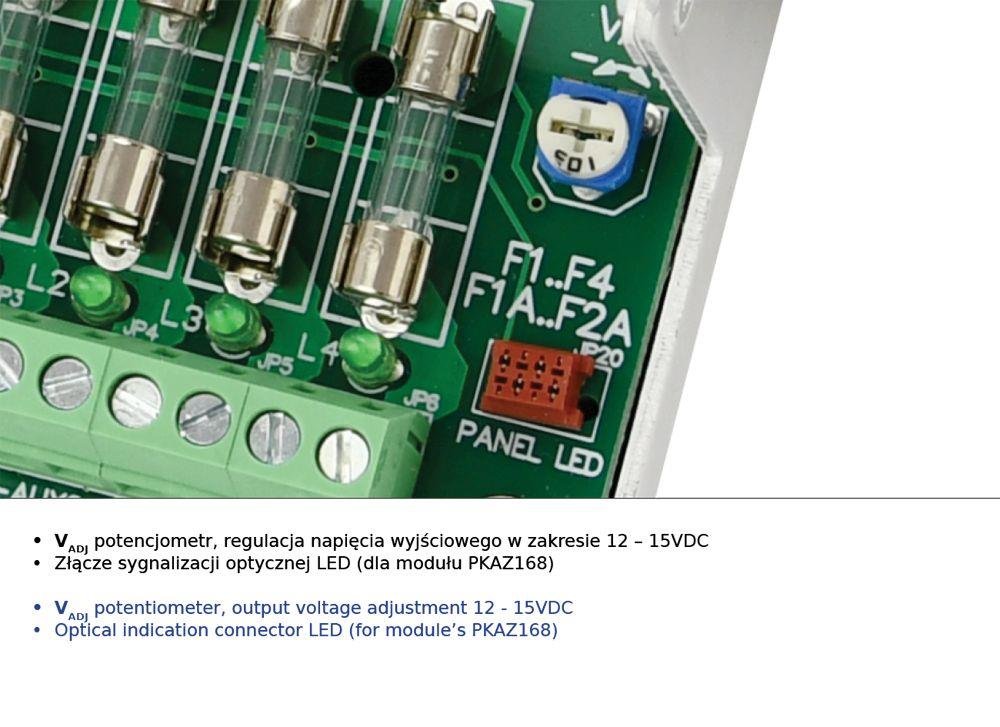

PSDC-12V4X1A to zasilacz stabilizowany przeznaczony do zasilania kamer HD lub innych urządzeń wymagających stabilizowanego napięcia 12 V DC. Zasilacz posiada 4 wyjścia zabezpieczonych niezależnie bezpiecznikami topikowymi. Zasilacz posiada regulację napięcia w zakresie 12-15V. Awaria (przeciążenie, zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego Fn i odłączenie odpowiadającego wyjścia AUXn od zasilania, dodatkowo wyjście techniczne typu przekaźnikowego sygnalizuje zadziałanie bezpiecznika wyjściowego. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe. W celu montażu na szynie DIN wymagany jest uchwyt DIN4.

Najważniejsze cechy:

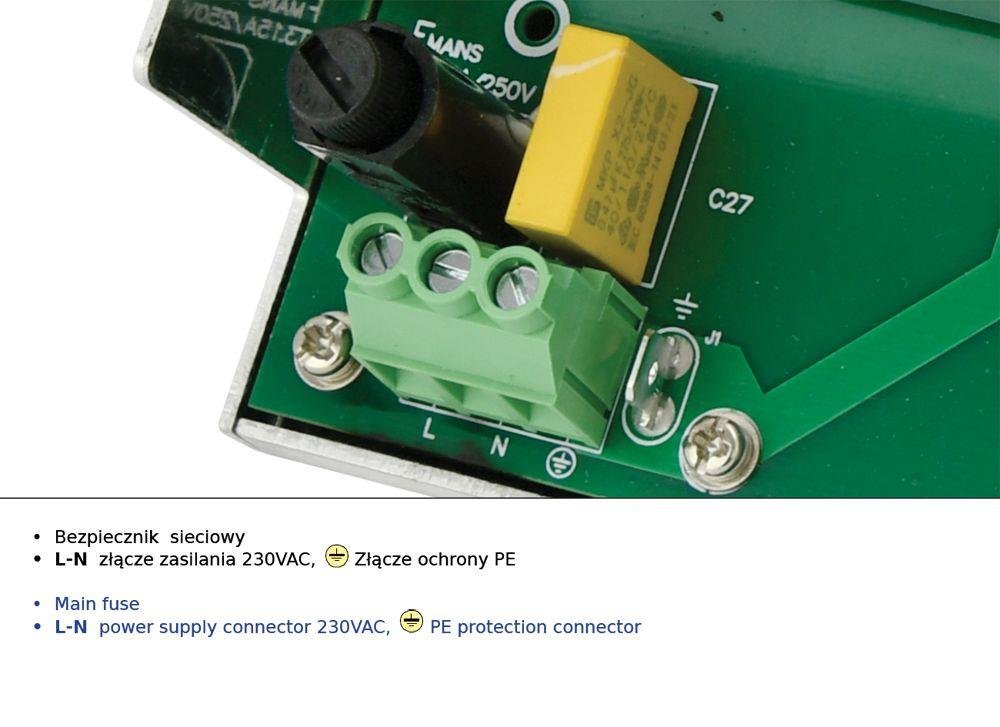

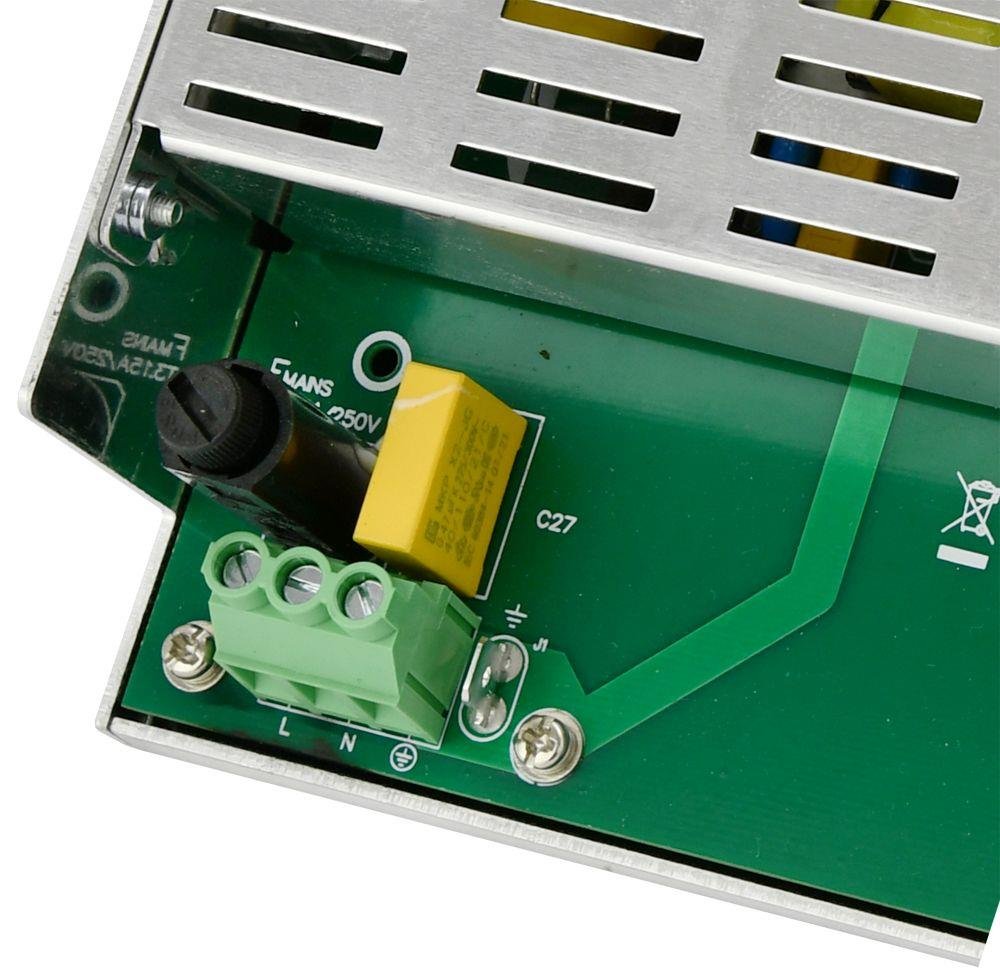

Zasilanie: 200 - 240 V AC

Wyjście zasilania: 4 x 1 A / 12 V DC (∑ 4 A max.) - dla ogólnego zastosowania, zakres regulacji napięcia wyjściowego: 12 - 15 V DC

Bezpiecznik: 4 x 1A (TOPIK)

Sprawność: 86%

Wymiary: 200 x 48 x 120 [+/-2 mm]

Zabezpieczenia: SCP, OLP, OVP, przepięciowe

Wyjścia techniczne typu przekaźnikowego: FPS – sygnalizacja zadziałania bezpiecznika wyjściowego

Sygnalizacja: sygnalizacja optyczna LED

Montaż: natynkowy, do montażu na szynie DIN wymagany uchwyt DIN4

Gwarancja: 2 lata

Sygnalizacja pracy

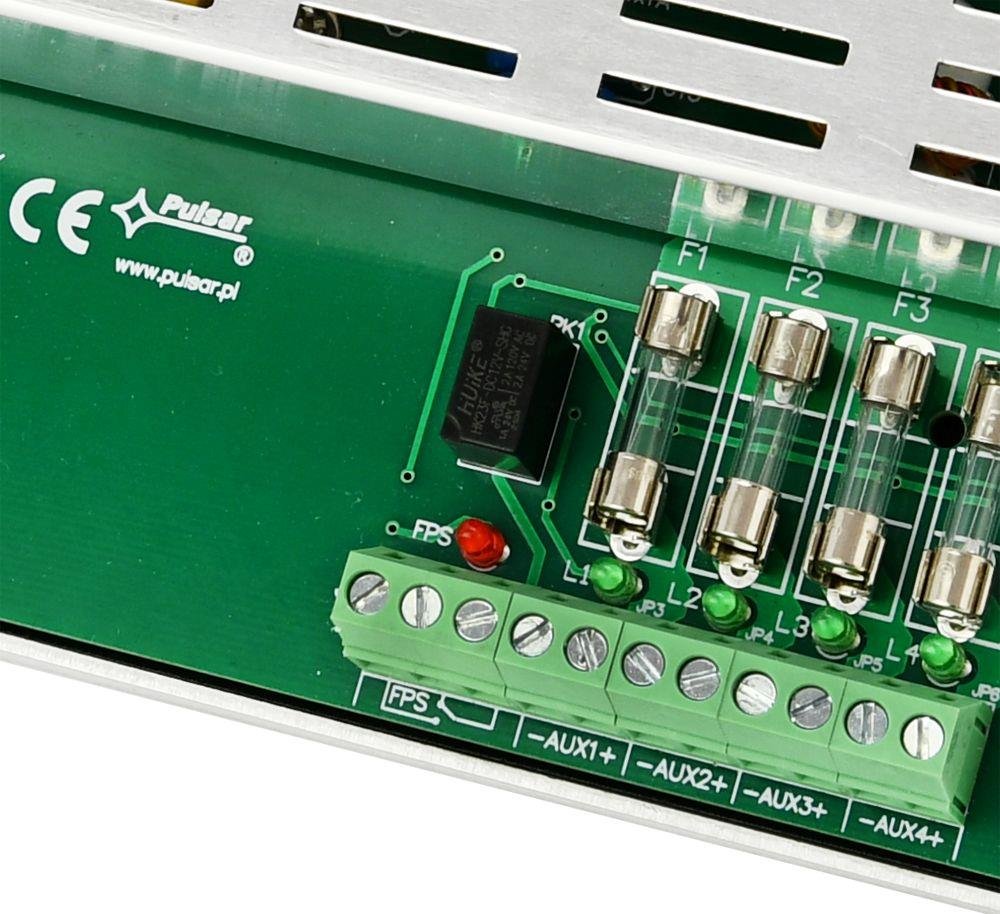

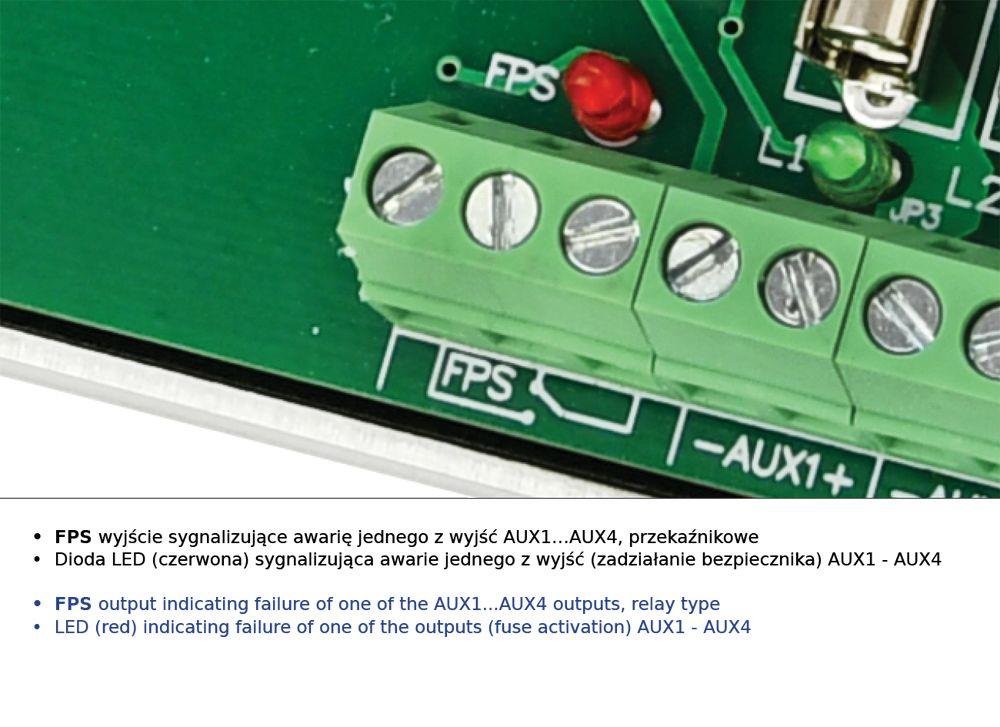

Obecność napięcia na poszczególnych wyjściach zasilacza sygnalizowana jest świeceniem zielonych diod,zlokalizowanych przy bezpiecznikach. Awaria (uszkodzenie bezpiecznika) sygnalizowana jest poprzez zgaszenie zielonej diody przy odpowiednim wyjściu na module zasilacza oaz zaświecenie czerwonej diody LED FPS. Stan zasilacza (uszkodzenie bezpiecznika AUX1 ÷ AUXn) może być zdalnie kontrolowany poprzez wyjście techniczne FPS. Pozwala to w czytelny sposób kontrolować pracę na poszczególnych wyjściach.

Ochrona urządzeń.

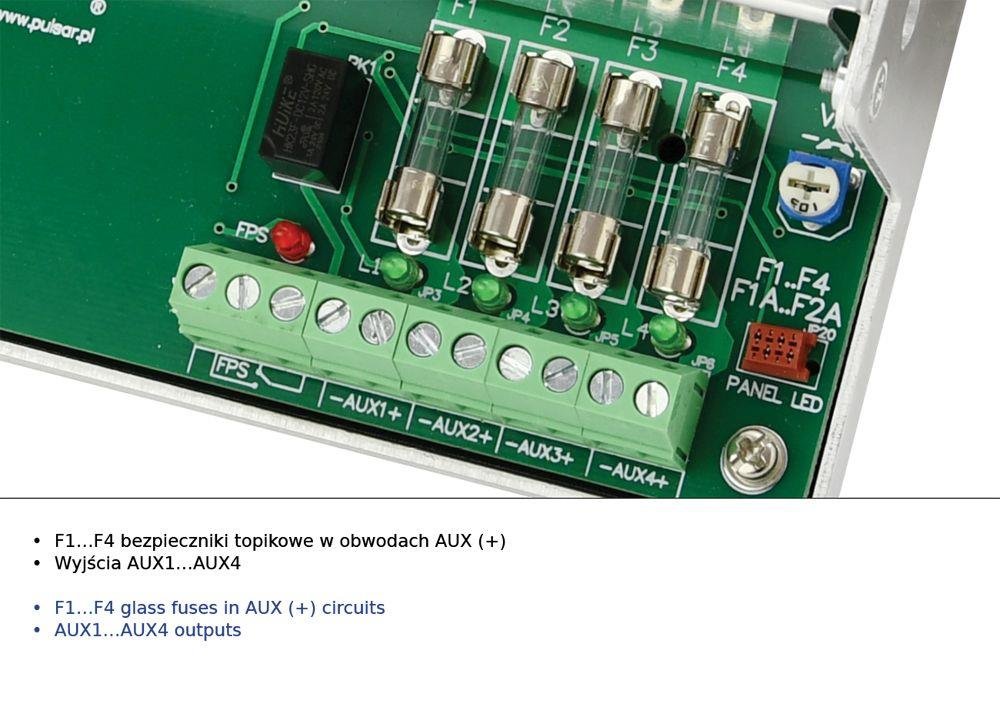

Wyjścia zasilacza AUX1÷AUXn zabezpieczone są przeciwzwarciowo poprzez bezpieczniki topikowe (wkładki). Zadziałanie zabezpieczenia (przepalenie bezpiecznika) sygnalizowane jest poprzez zgaszenie zielonej diody przy odpowiednim wyjściu na module zasilacza oraz zaświecenie czerwonej diody LED FPS W przypadku uszkodzenia należy wymienić bezpiecznik ( zgodny z oryginałem). Warunkowo można zastosować wkładki o wyższym prądzie (do 2 A) i charakterystyce szybkiej (F), co zwiększy obciążalność prądową danego wyjścia. Nie wpływa to jednak na ogólną wydajność prądową zasilacza. W przypadku zadziałania układu OVP następuje automatyczne odłączenie napięcia wyjściowego. Wznowienie pracy jest możliwe po odłączeniu zasilacza od sieci 230V na czas ok. 1 minuty.
