kasetowy ogranicznik temperatury RTL z głowicą.

DANE TECHNICZNE:

• Temperatura pracy - 90°C
• Ciśnienie robocze - 10 bar (1MPa)
• Czynnik grzewczy - woda
• Max. różnica ciśnienia - 0.06MPa
• Ciśnienie próbne - 1.5 MPa
• Zakres pracy - 10 – 50 °C

Zestaw LimitBox przeznaczony jest do ograniczenia temperatury na powrocie grzejnika lub/i do regulacji temperatury dla małych powierzchni ogrzewania podłogowego (do 15 m 2) w kombinowanych instalacjach ogrzewania podłogowego i grzejnikowego. Zastosowanie powyższego ogranicznika spowoduje utrzymanie stałej temperatury powrotu medium grzewczego w zakresie od 10 do 50°C oraz eliminuje potrzebę zabudowy zaworu mieszającego i dodatkowej pompy obiegowej.

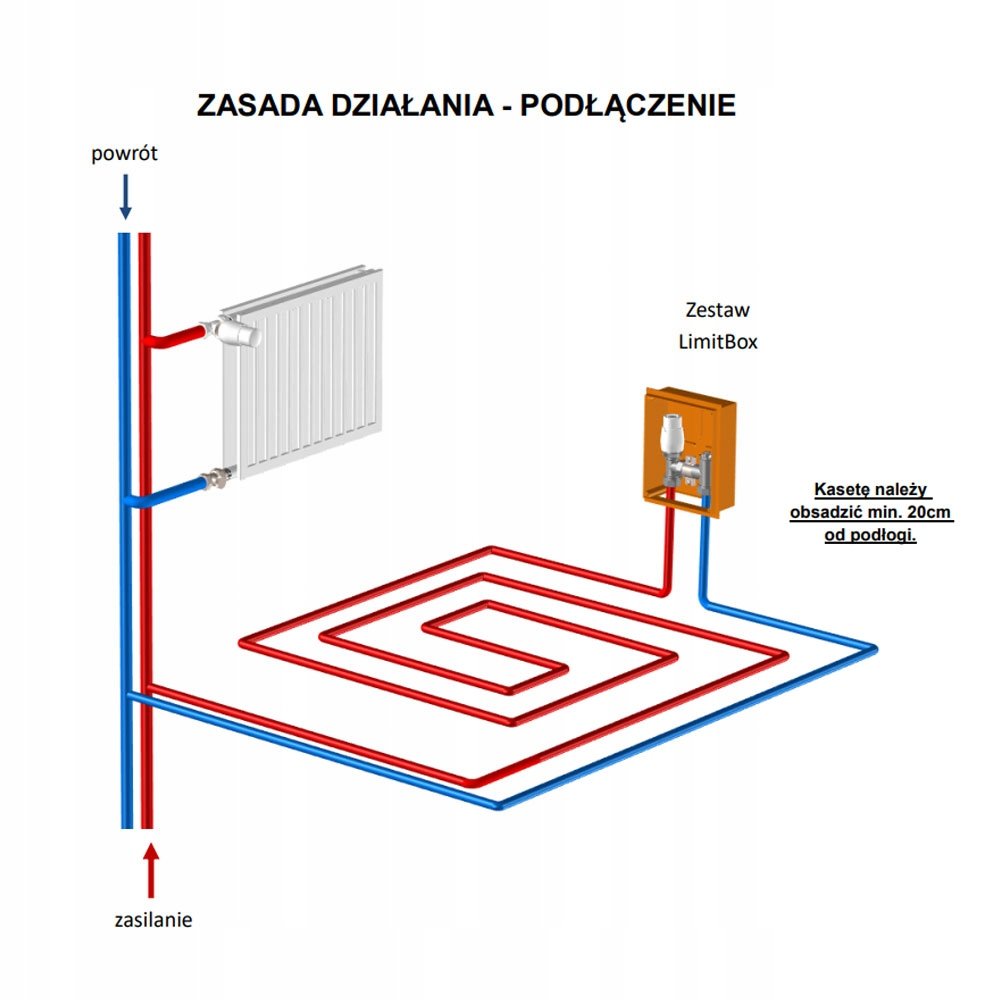

Zasada jego działania polega na ograniczeniu temperatury wody na powrocie grzejnika i w pętli ogrzewania podłogowego. Aby jednak gorąca woda wypływająca z grzejników i wpływająca do instalacji w podłodze nie niszczyła podłogi, należy zamontować zawór RTL (z ang. Return Temperature Limiter), który zapewni odpowiednią temperaturę wody niezależnie od temperatury otoczenia.

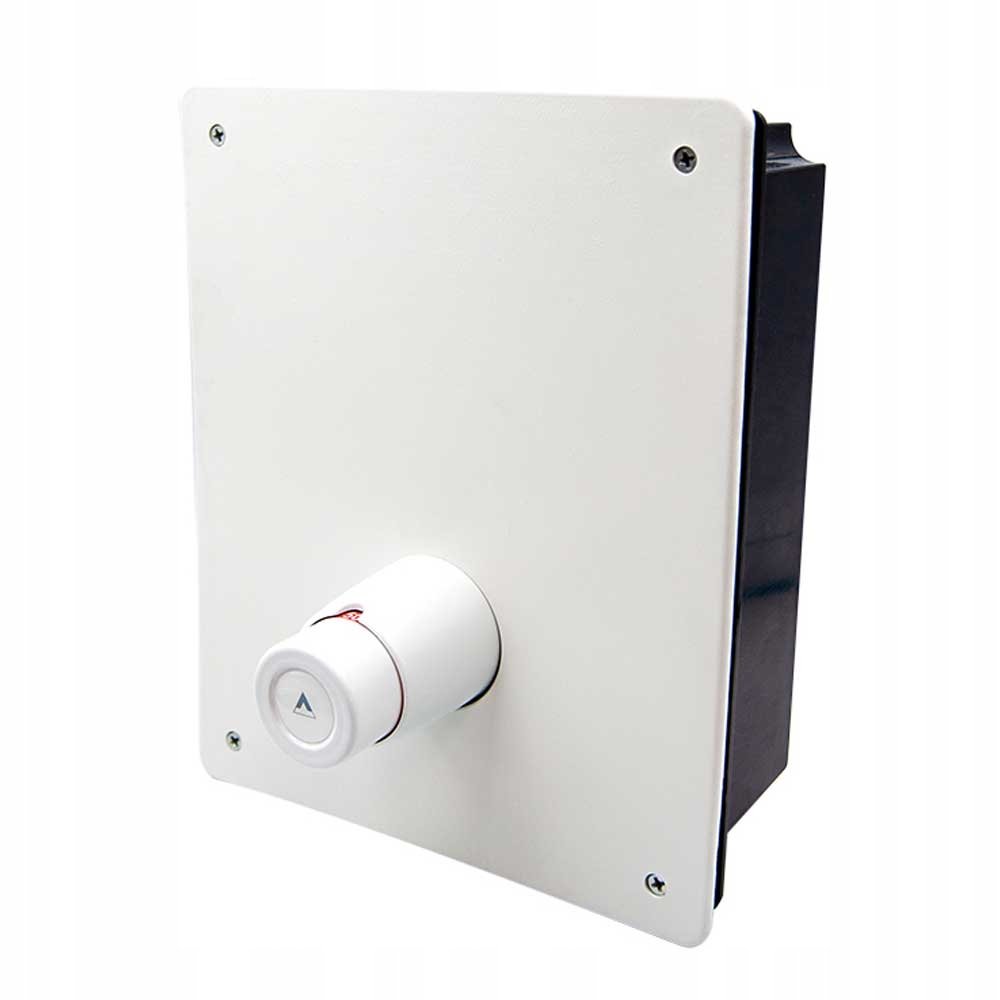

Osłona w kolorze białym

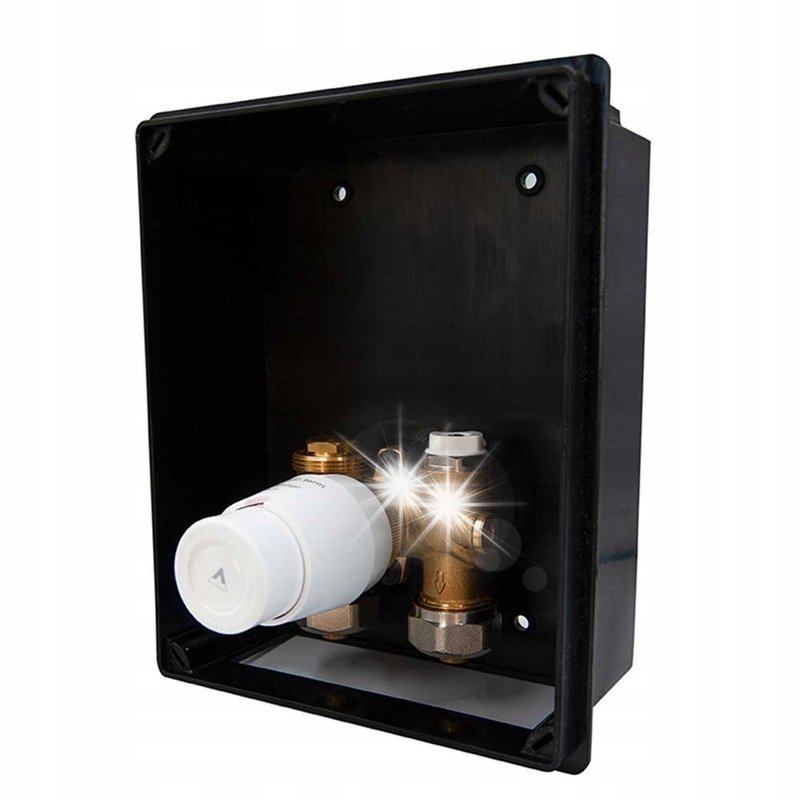

LIMIT BOX TYPU "O" (odkryta głowica "Prestige RTL" ; czarny box, biała przykrywa)

Zestaw „Limit Box RTL” z wyjściem GZ ¾” pod adaptery PEX/Cu. Został zaprojektowany do regulacji temperatury dla małych powierzchni ogrzewania podłogowego. Świetnie sprawdza się podczas podłączenia nowo wykonanej instalacji ogrzewania podłogowego, ale również do istniejącej instalacji grzejnikowej.

Zestaw zawiera:

zawór zintegrowany „Limit Box RTL”, głowica „Prestige RTL”, skrzynka Limit Box, klucz nastawy, złączki PEX 16x2/GZ ¾.

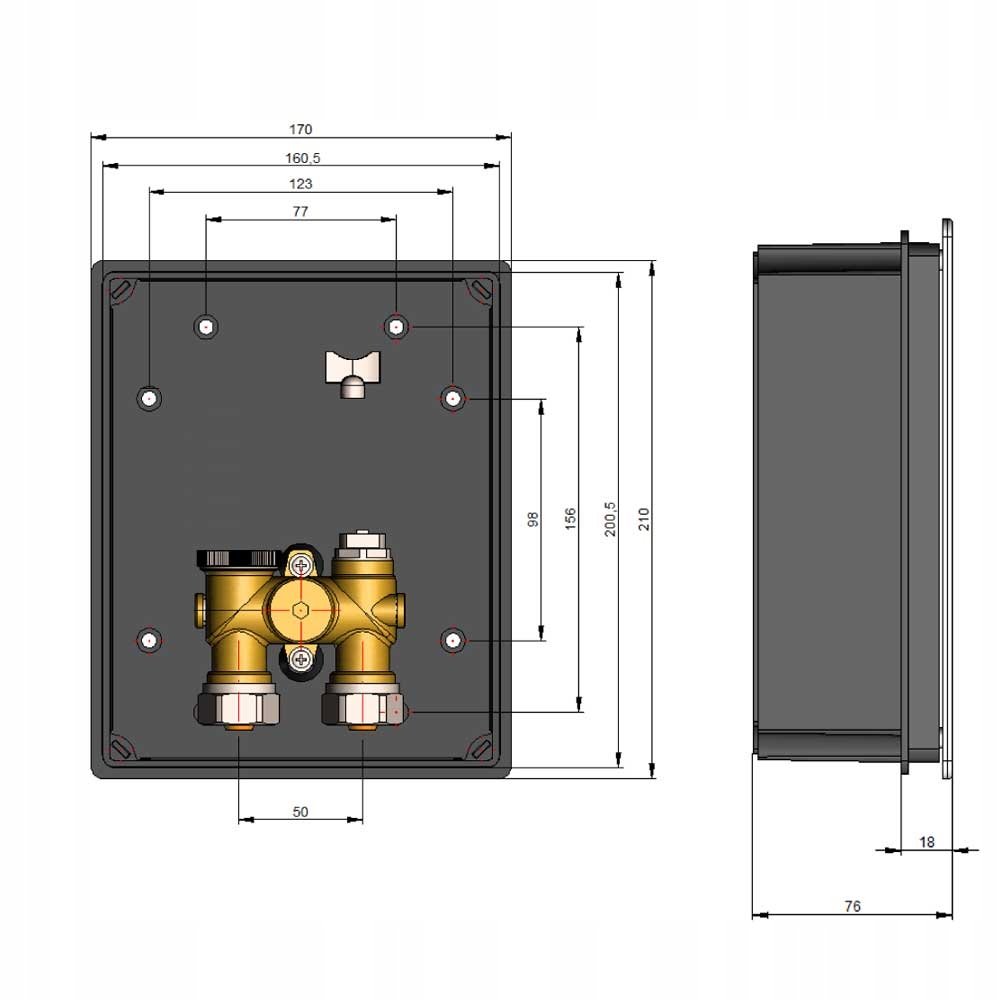

Rysunek techniczny

Galeria
