Zestaw Ramię Ramie Robota 2X Joystick + STEROWNIK

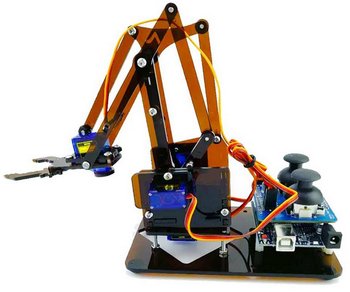

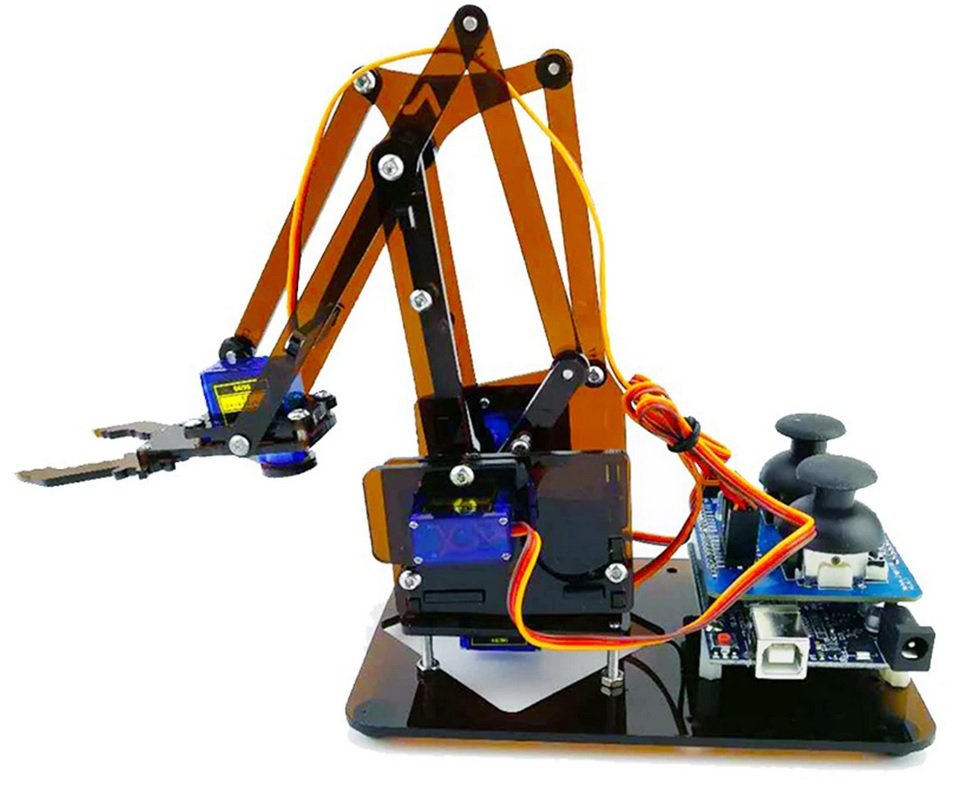

✅ZESTAW RAMIĘ RAMIĘ ROBOTA 2x joystick + STEROWNIK do samodzielnego montażu

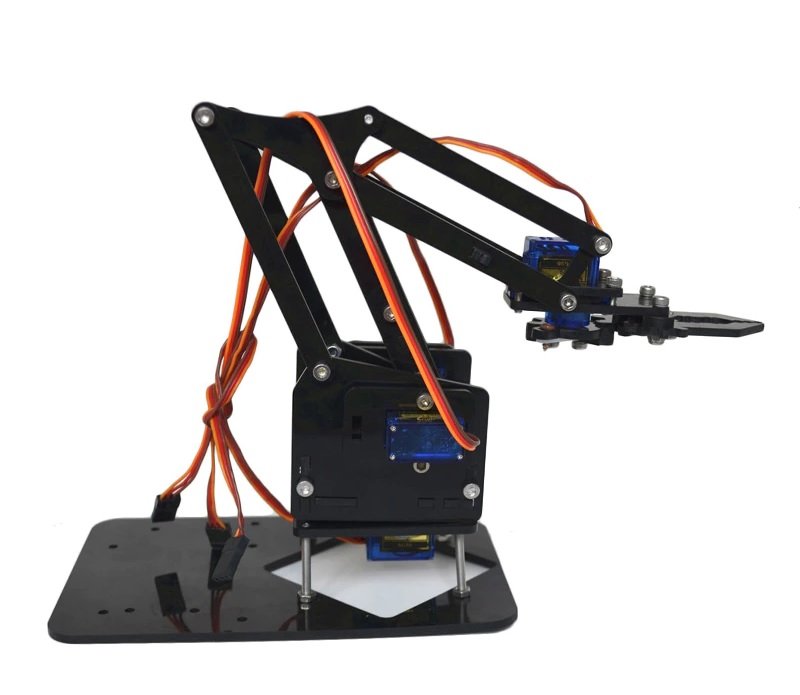

Znakomity zestaw edukacyjny do budowy ramienia robota.

Zawiera wszystkie niezbędne komponenty do jego zbudowania.

Ramie obraca się w każdą stronę, górę i dół.

Ramieniem sterujemy za pomocą 2 joysticków.

Ramię jest akrylowe, wykonane z tworzywa sztucznego. Kolor czarny.

Na niektórych zdjęciach prezentowane są części pokryte folią zabezpieczającą. Proszę się nimi nie sugerować.

Po zakupie przesyłamy na maila filmik poglądowy, instruktażowy.

✅Skład zestawu:

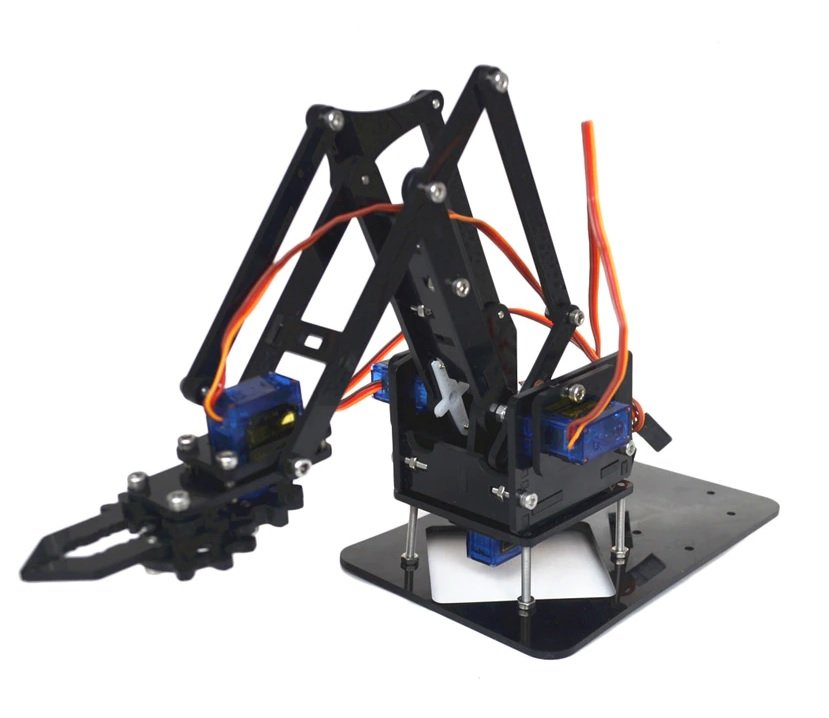

1. Ramię robota

2.Moduł sterujący  Atmega328P  w pełni zgodny z Arduino IDE

3. Przewód ASB-A, USB-B do połączenia modułu z komputerem

4. Serwo mechanizmy SG90 - 4szt.

5. Płytka stykowa 400 pól

6. Moduł zasilania do płytek stykowych MB102

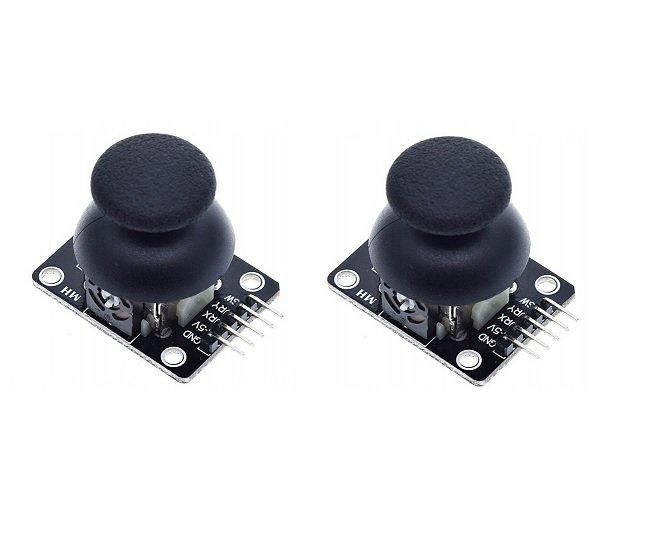

7. Joystick do sterowania ramieniem - 2szt.

8. Płytka drewniana do zamocowania joysticków ⚡️

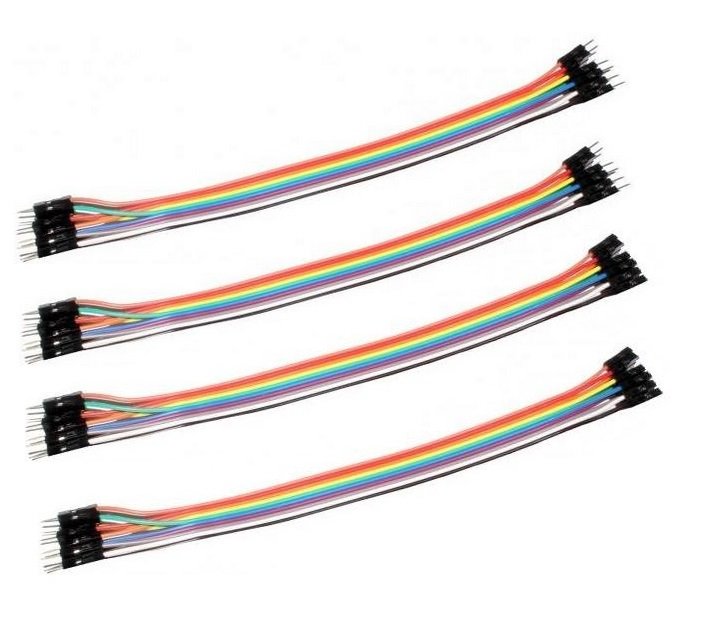

9. Przewody męsko męskie - 20szt

10. Przewody męsko żeńskie - 20szt.

11. Złącze, wtyk do baterii 9V

12. Bateria 9V VARTA

13. Niezbędne śrubki, dystanse

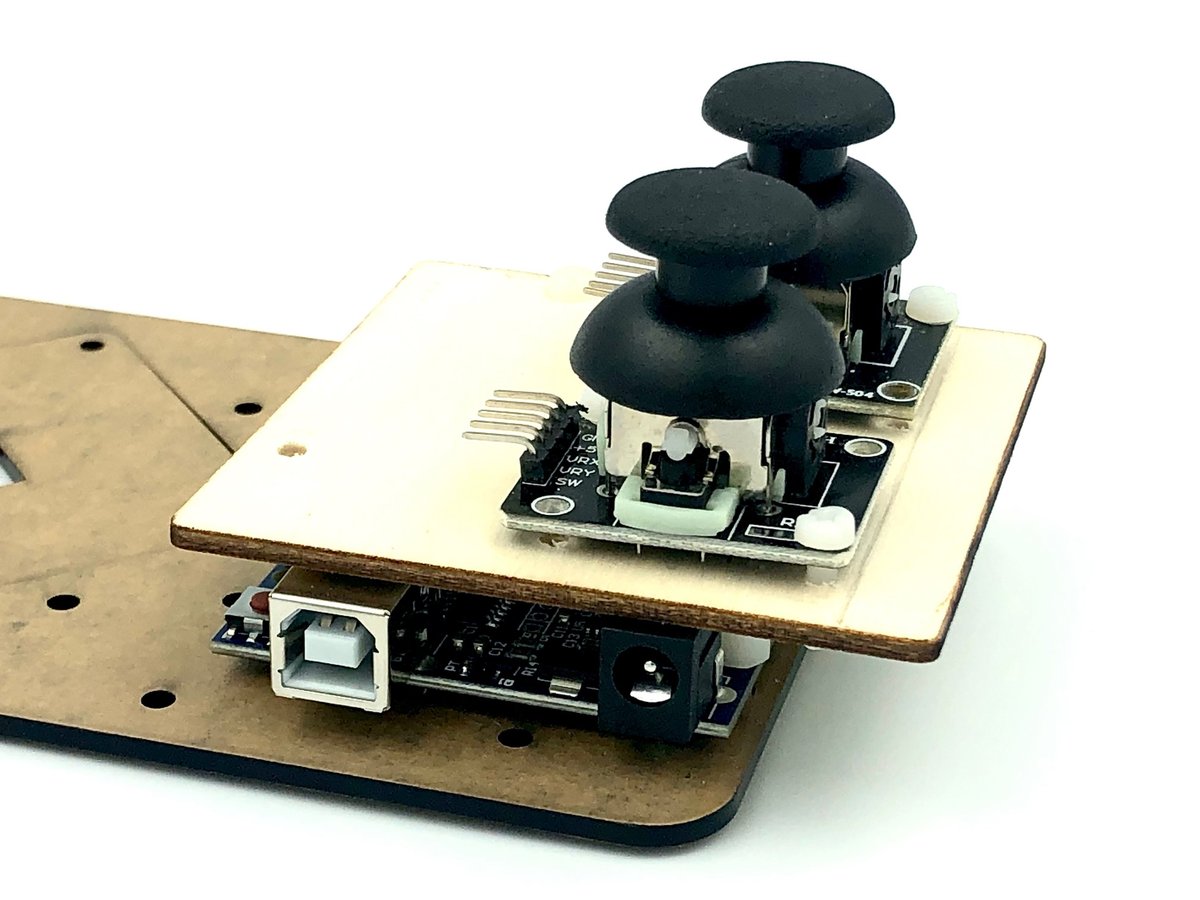

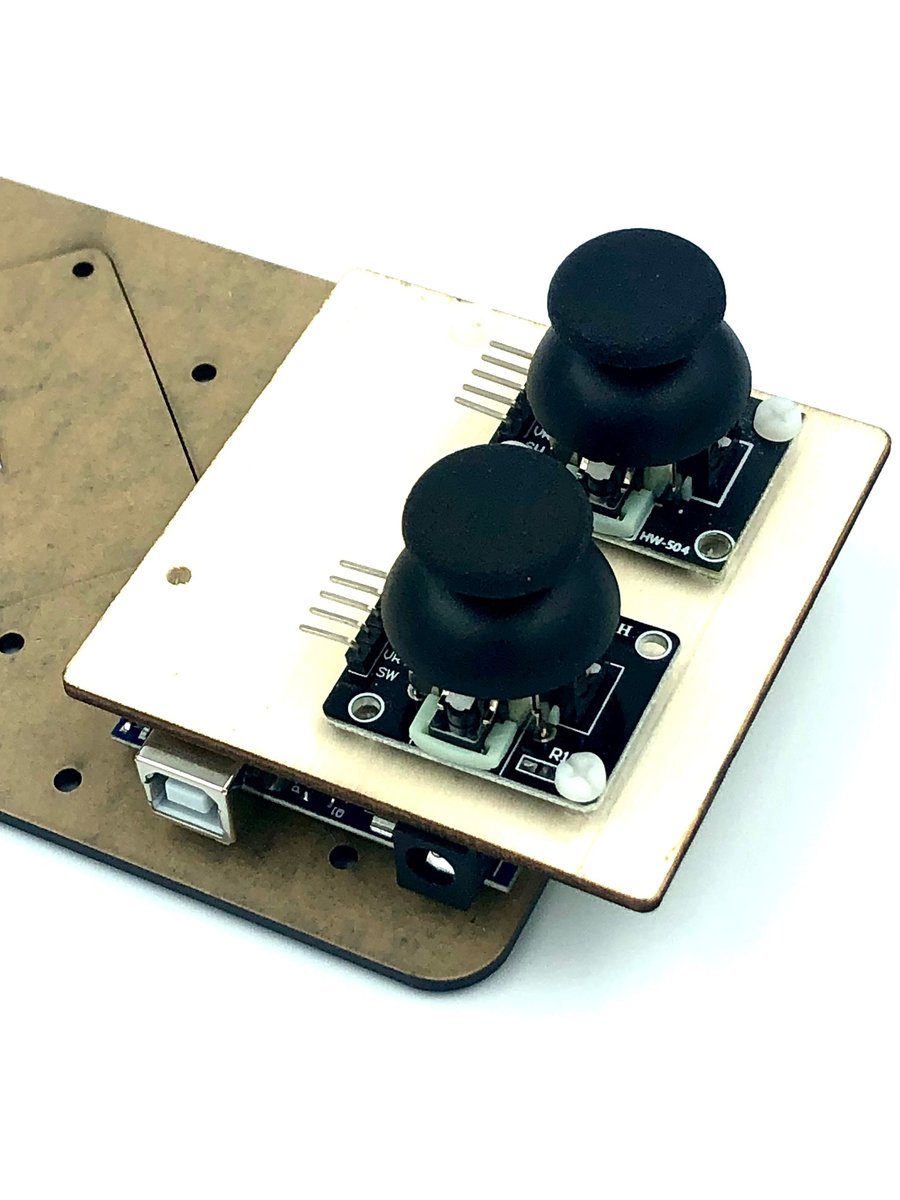

14 Sklejka do montażu joysticków - dopasowana, mocowana na moduł sterujący Arduino UNO CH340

✅Moduł sterujący  Atmega328P + kabel USB

Dane techniczne:

Zalecane napięcie zasilania 7-12V

Napięcia progowe 6V - 20V

Napięcie pracy 5V

Rezonator kwarcowy 16MHz

Złącze USB

Gniazdo zasilania DC 2.5mm

Pamięć SRAM 2kB

Pamięć EEPROM 1kB

Pamięć Flash 32kB

Wydajność prądowa jednego pinu 40mA

Raster wyprowadzeń 2,54

Interfejs CH340 (należy pobrać sterowniki)

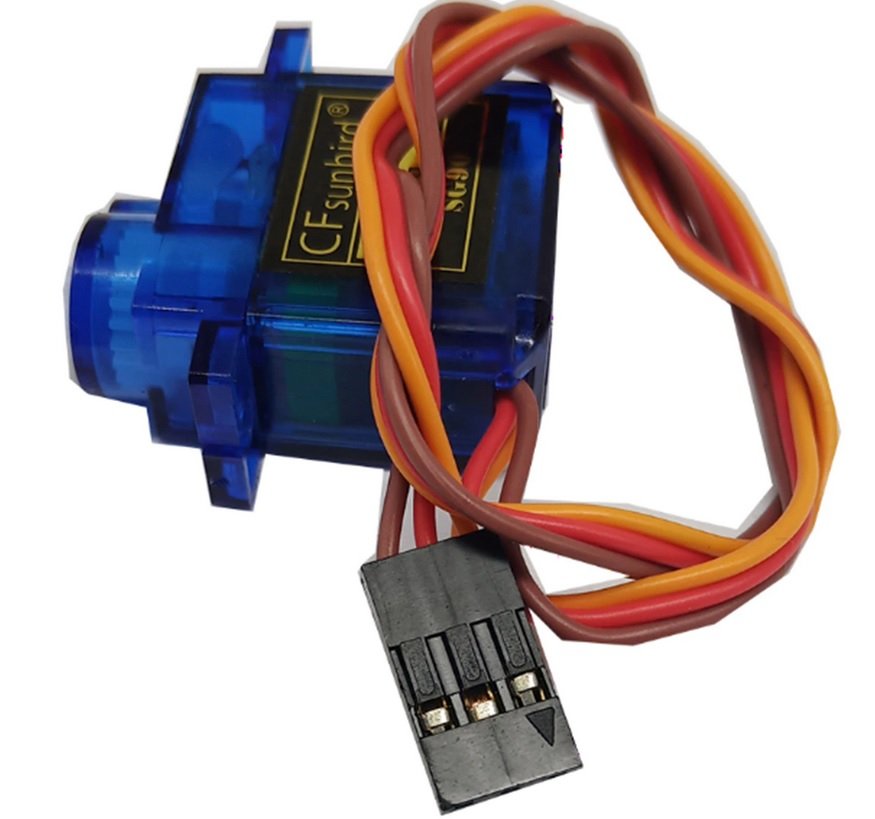

✅SERVO SERWO Tower Pro SG90 9g AVR PIC ARM

Dane techniczne:

Kąt odchylenia 180 st.

Napięcie pracy: 4,8 – 7,2V

Prędkość przekładni: 0,12 s/60° (4,8 V)

Moment: 1,2 – 1,8kg/cm (4,8 V)

Długość przewodów zasilania: 23,5cm

Waga: 9g!

Czas reakcji: 7 us

Temperatura pracy: -30 do +60 stopni

Wymiary 22mm x 12mm x 22,7mm

Oznaczenie przewodów:

Czerwony: zasilanie

Brązowy: masa

Pomarańczowy: sygnał

Zestaw zawiera: Serwo Tower Pro SG90 1szt. Orczyk 3szt. Śrubki mocujące 3szt.

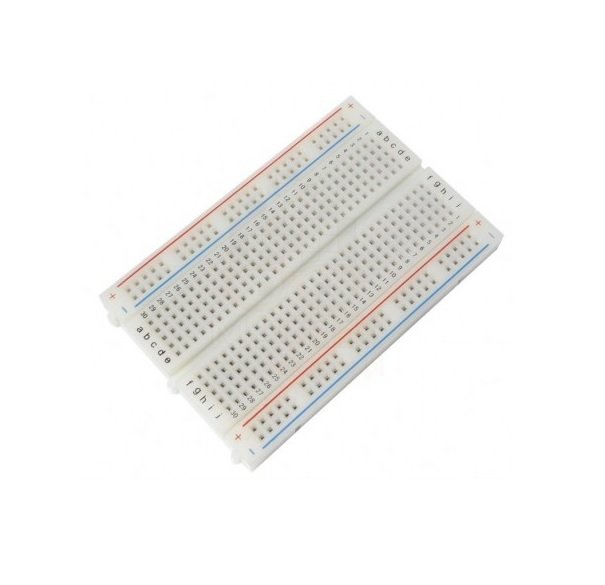

✅Płytka prototypowa stykowa 400pól  bascom

Dane techniczne:

Ilość pól - 400

Wymiary - 82mm x 55mm

Liczba linii zasilania - 4

Możliwość przyklejenia do podstawy

Kolor - Biały z zaznaczonymi liniami zasilania

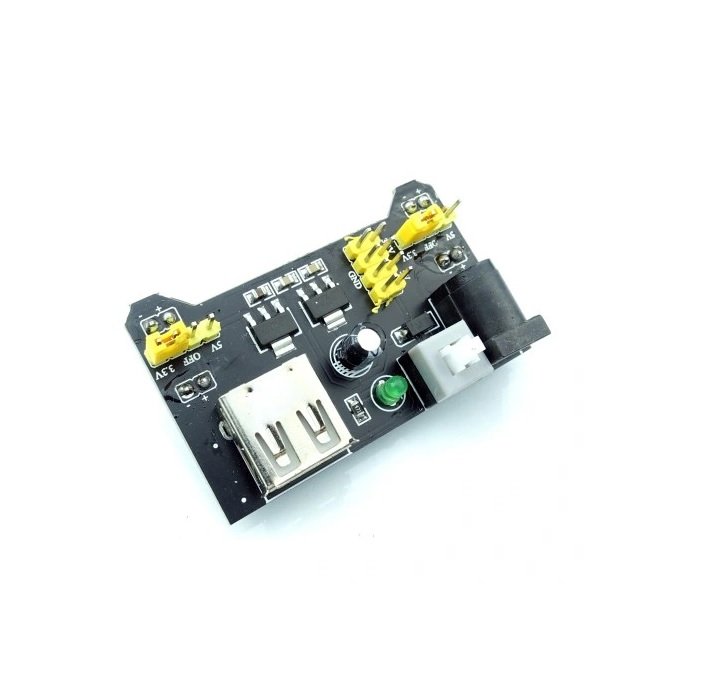

✅Moduł zasilania do płytek stykowych 5V 3.3V MB102

Moduł zasilacza do płytek stykowych.

Można stosować do pracy z mikrokontrolerami AVR, ARM, PIC,modułami ARDUINO oraz prototypami własnej konstrukcji.

Posiada dwa niezależne stabilizatory napięcia 5V i 3,3V

Wbudowany przełącznik oraz dioda LED sygnalizująca działanie układu Gniazdo USB może być wykorzystane jako ładowarka

Moduł zapewnia filtrowanie zakłóceń zasilania, stabilizację napięcia oraz zabezpieczenie przeciwzwarciowe.

Dane techniczne:

Napięcie wyjściowe: 3,3V 5V (wybór za pomocą zworek), niezależnie na każdą linię

Wyjście USB typ A umożliwiające wyprowadzenie zasilania 5V dla innych układów

Zasilanie modułu 6,5 V - 12 V poprzez wejście DC2.5

Możliwość odcięcia zasilania za pomocą przełącznika

Maksymalny pobór prądu z USB 500mA

Maksymalny pobór prądu z gniazda DC 800mA

Wymiary: 53mm x 32mm
