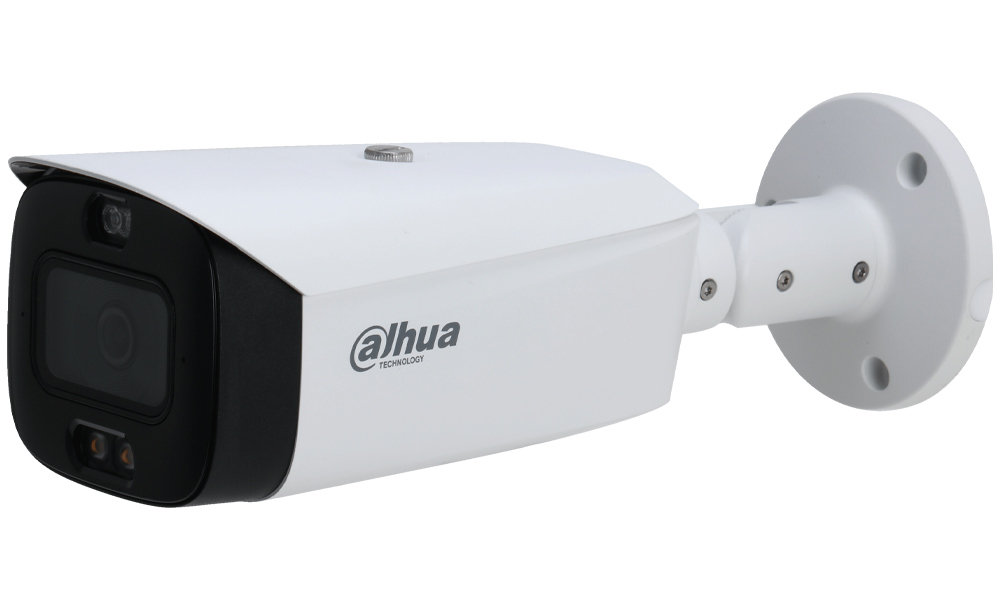

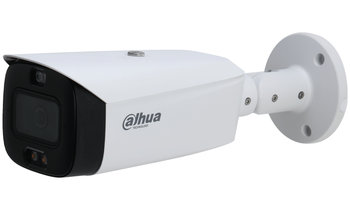

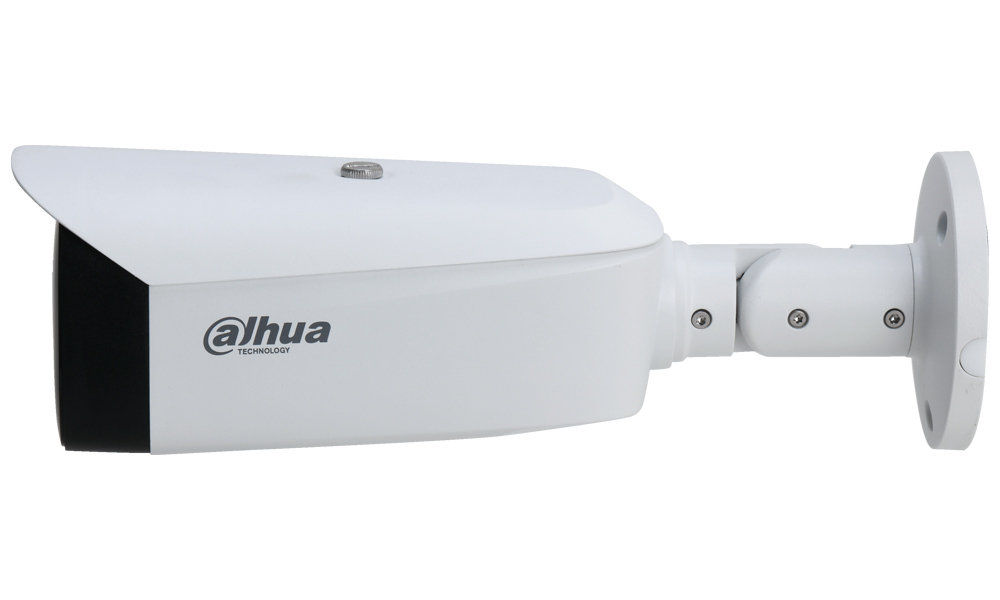

Kamera tubowa IPC-HFW3549T1-AS-PV-0280B-S4 - DAHUA

Kamera tubowa IPC-HFW3549T1-AS-PV-0280B-S4 - DAHUA

Model działający w systemie IP z obiektywem stałoogniskowym 2.8 mm. Kamera posiada przetwornik 1/2.7" Progressive Scan CMOS, który pracuje w rozdzielczości 2960 x 1668(5Mpx). Kompresja danych kamery działa w standardzie H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcja WDR 120 dB poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowane 2 promienniki światła białego oraz 2 promienniki IR z zasięgiem działania do 30m. Umożliwia pracę w 3 trybach oświetlacza-tylko IR, tylko światło białe lub tryb Smart - IR + światło białe. Ponadto urządzenie posiada funkcje ICR, AWB, AGC, BLC, HLC, 3D NR, ROL które dostosowują działanie kamery do panujących warunków oraz znacznie poprawiają jakość obrazu. Obudowa kamery stworzona została w standardzie IP67. Kamera zasilana jest napięciem 12V DC / PoE.

Parametry techniczne:

• Przetwornik: 1/2.7" PS CMOS
• Rozdzielczość: 5Mpx (2960x1668)
• Czułość: 0.003Lux
• Obiektyw: 2.8 mm
• Kąt widzenia: 97°
• Promiennik IR: 2x zasięg do 30m
• Promiennik światła białego: 2x zasięg do 30m
• Wbudowany mikrofon: Tak
• Wbudowany głośnik: Tak
• Wejście/wyjście audio: 1/1
• Wejście/wyjście alarmowe: 1/1
• Slot karty Micro SD: Tak, karta do 256G
• Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Funkcje obrazu: ICR, AWB, AGC, BLC, HLC, 3D NR, RoI
• Szeroki zakres dynamiki oświetlenia: Tak, WDR 120dB
• Inteligentna analiza obrazu:  SMD+ 4.0 detekcja ruchu, przekroczenie linii, wtargnięcie w obszar, klasyfikacja obiektu (człowiek / pojazd)

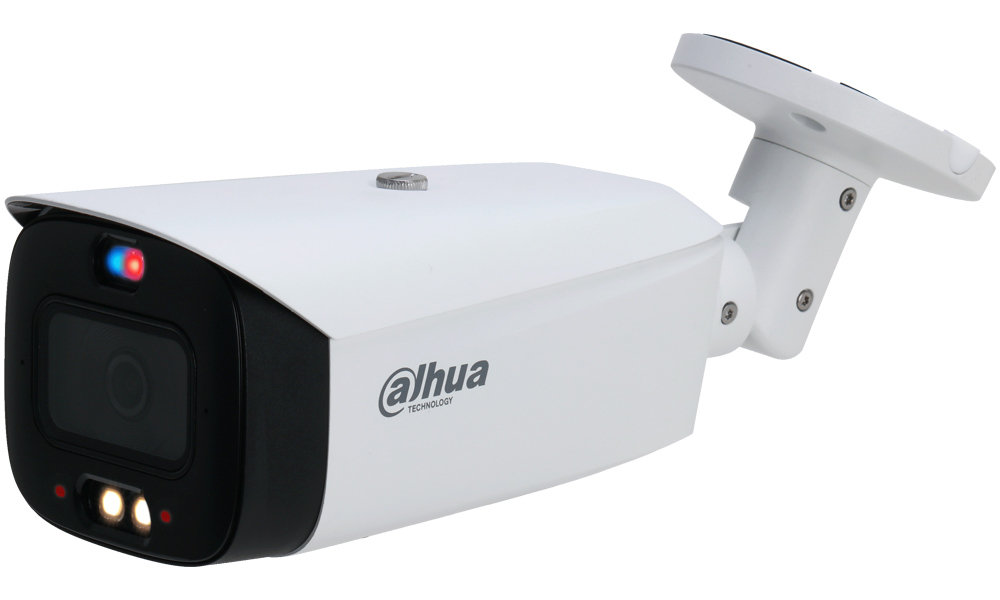

• Aktywne odstraszanie: 1 dioda LED migająca (czerwona), 1 dioda LED migająca (niebieski), sygnał dźwiękowy (komunikat lub alarm)
• Konfiguracja i obsługa zdalna: oprogramowanie VMS (Smart PSS, DSS Express, DSS PRO), przeglądarka WEB, aplikacje mobilne
• Klasa szczelności: IP67
• Temperatura pracy: -40°C to +60°C
• Zasilanie: 12V DC, PoE
• Pobór mocy: < 8.2 W
• Wymiary: 288,4 mm x 94,4 mm x 84,7 mm
• Waga: 1,23 kg

Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.7 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie szerokiego kąta obserwacji do ok. 97° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 1 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa IPC-HFW3549T1-AS-PV-0280B-S4 wykorzystuje dwie metody zasilania - klasycznie przez gniazdo 12VDC lub bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 2 Zasilanie i transmisja obrazu w technologii PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program Smart PSS, DSS Express, DSS PRO - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Dahua zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna iDMSS / gDMSS - mobilna platforma na systemy iOS oraz Android, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma DMSS wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych DAHUA wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze IPC-HFW3549T1-AS-PV-0280B-S4 można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Inteligentna analiza obrazu

Seria WizSense

Kamera IPC-HFW3549T1-AS-PV-0280B-S4 należy do serii WizSense, która charakteryzuje się wysokiej klasy rozwiązaniami bazującymi na algorytmach AI oraz deep learning. Do najważniejszych funkcji WizSense należy przede wszystkim SMD 4.0, czyli najnowsza technologia pozwalająca niemal zupełnie ograniczyć fałszywe alarmy. Algorytmy AI w serii WizSense potrafią również rozpoznać człowieka i pojazd, zapewniają dokładniejszą ochronę perymetryczną oraz posiadają zwiększoną odległość wykrywania. Przy współpracy ze Smart NVR kamera posiada również funkcje inteligentnego wyszukiwania, wyodrębnianie zdarzeń oraz scalanie w filmy ze zdarzeń. Technologia Quick Pick może szybko identyfikować interesujące osoby / pojazdy, co optymalizuje wyszukiwanie odpowiednich zdarzeń SMD. AI SSA (samoadaptacja sceny) opera się na algorytmie deep learning, które inteligentnie identyfikuje wiele scen i dostosowuje się do ich optymalnych obrazów.

Specyfikacja techniczna:
