Moduł bezpiecznikowy w obudowie Pulsar AWZ594 LBC5/5x1A/PTC

AWZ594 LBC5/5×1A/PTC moduł bezpiecznikowy w obudowie

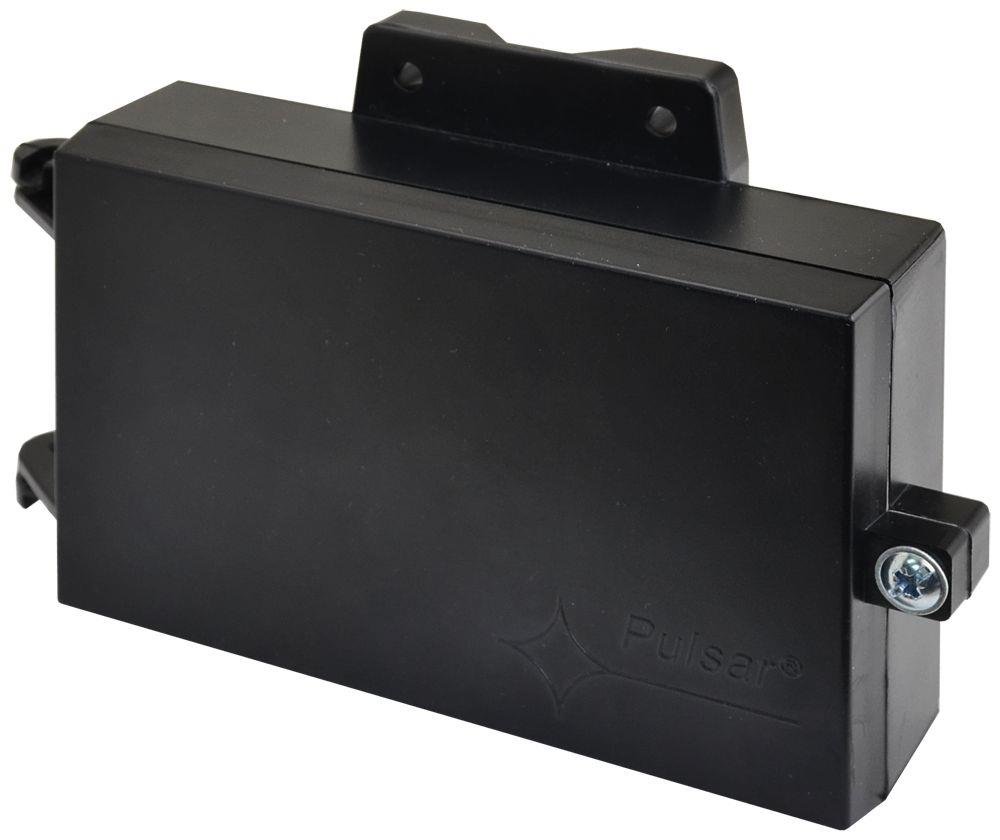

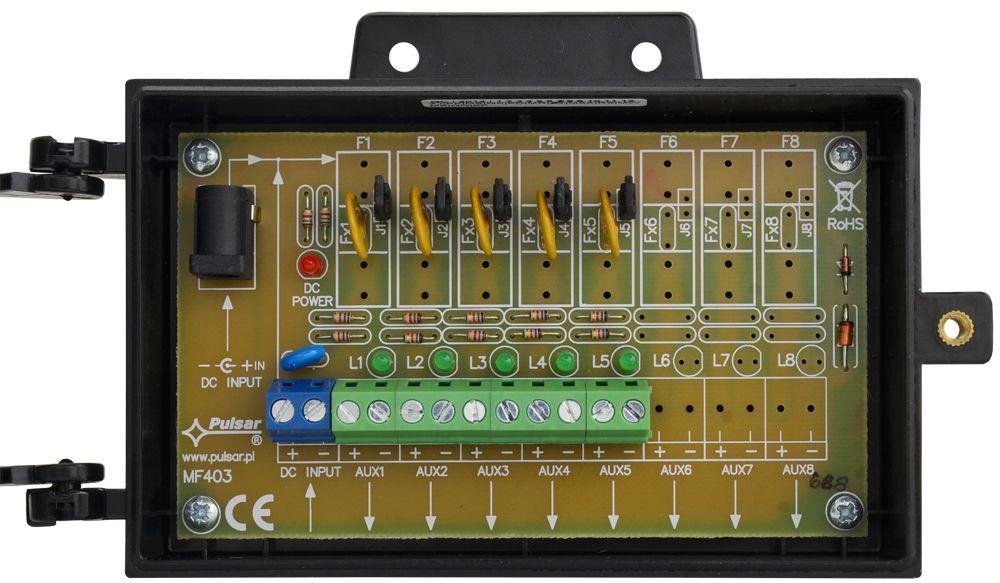

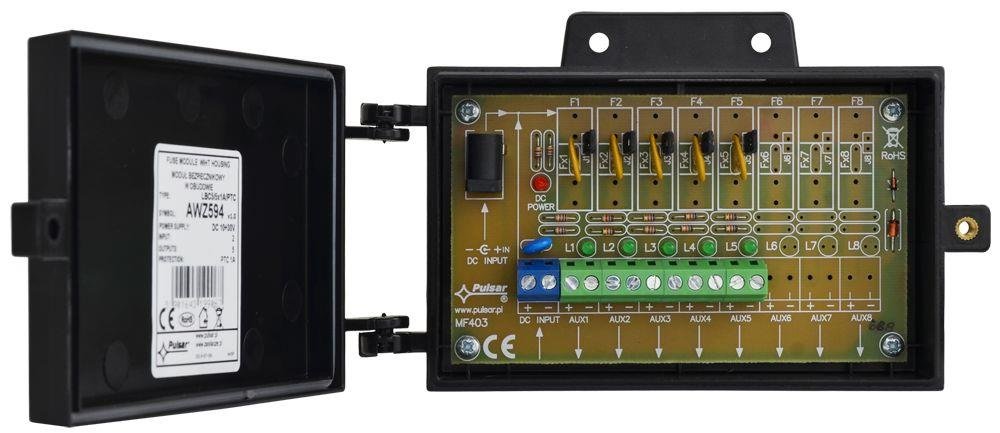

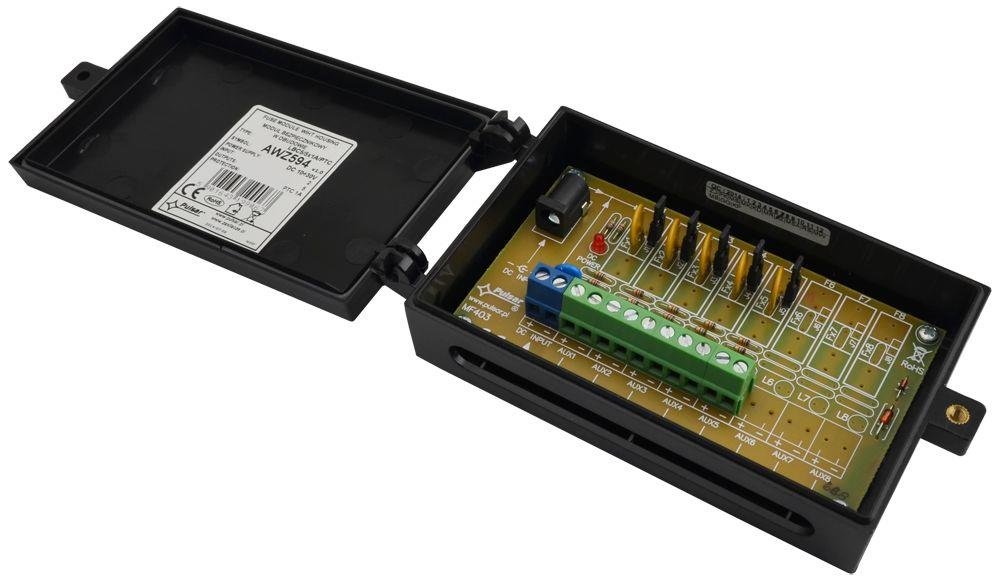

AWZ594 to moduł bezpiecznikowy w obudowie plastikowej przeznaczony do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz pięć niezależnie zabezpieczonych bezpiecznikami polimerowymi 1A wyjść zasilania AUX1 ÷ AUX5. Moduł wyposażony jest w zworki J1 ÷ J5 odłączające zasilanie wyjść AUX1 ÷ AUX5 (zacisk „+”). Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2mm².

Najważniejsze cechy:

Zasilanie: 10 - 30 V DC

Wyjście zasilania: 5 x 1 A / Uaux = Uin

Bezpiecznik: 5 x 1A (PTC)

Wejścia / wyjścia: 2 / 5 - 2mm² / 2mm², wejście zasilania: złącze śrubowe lub gniazdo DC 5.5/2.1, listwa rozgałęźna

Wymiary: 150 x 94 x 42 [+/-2 mm]

Zabezpieczenia: SCP, OLP, przepięciowe

Sygnalizacja: sygnalizacja optyczna LED

Gwarancja: 2 lata

Uniwersalne zastosowanie

Moduł świetnie nadaje się do odseparowanego zasilania w systemach CCTV, SSWIN domofonowych oraz wideodomofonowych.

Sygnalizacja optyczna

Moduł na płytce posiada czytelną sygnalizacja optyczna pracy wyjść zasilających.

Zabezpieczenia

Moduł posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe zwiększające bezpieczeństwo pracy podłączonych urządzeń.
