Oscyloskop cyfrowy DSO138 LCD 2,4" TFT, Arduino

Oscyloskop cyfrowy DSO138 LCD 2,4" TFT

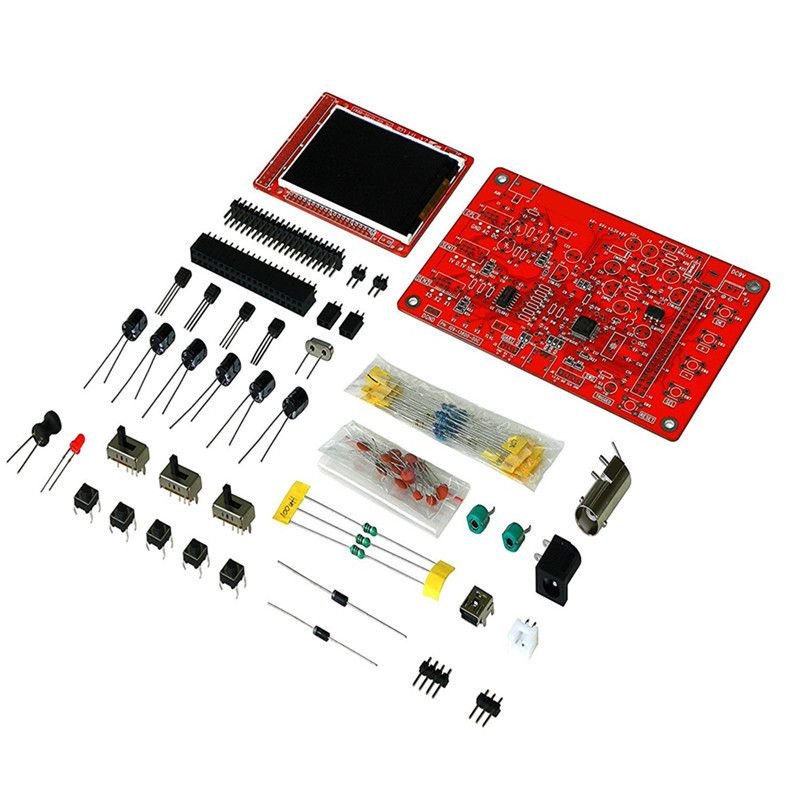

Urządzenie jest złożone i gotowe do użycia, zestaw wyposażony jest w odbudowę do samodzielnego montażu.

Jest to łatwy i niezawodny w obsłudze obwodu oscyloskop. Może wyświetlać częstotliwość, okres, szerokość impulsu, współczynnik wypełnienia, wartości MAX./MIN./AVG./Peak-Peak/virtual. Urządzenie zmontowane i gotowe do działania.

Specyfikacja:

• wysoka jakość, małe rozmiary, łatwy do użycia, poręczny
• próbkowanie w czasie rzeczywistym: 1Msps
• przetwornik 12 bitowy
• dłogość bufora danych 1024 bity
• pasmo analogowe 0-200kHz
• czułość pionowa do 10 mV do 5V - progresywny wybór 1-2-5
• impedancja wejściowa 1MΩ
• maksymalne napięcie wejściowe: 50Vpp dla sondy 1:1
• maksymalne napięcie wejściowe: 400Vpp dla sondy 10:1
• tryby wyzwalania: DC/AC/GND
• zakresy podstaw czasu: od 10μs do 50s-progresywny wybór 1-2-5
• zasilanie 9V (zasilacz w zestawie)
• wymiary: 52x40 mm
• waga 120g

Cechy produktu:

• 2,4-calowy kolorowy wyświetlacz TFT
• funkcja przechowywania przebiegów, nawet w przypadku braku zasilania
• wyzwalacz zbocza opadającego lub narastającego
• procesor ARM Cortex-M3 (STM32F103C8)
• możliwość zamrożenia krzywych
• funckja wykrywania zwarć i przerw w obwodzie

Zestaw zawiera:

1. Oscyloskop DSO138
2. Sonda pomiarowa 1:1
3. 4x plastikowe nóżki
4. Instrukcja obsługi
5. Zasilacz
6. Obudowę do samodzielnego montażu
