SONEL MPI-536 Miernik Parametrów Elektrycznych

Wielofunkcyjny Miernik Parametrów Instalacji Elektrycznych

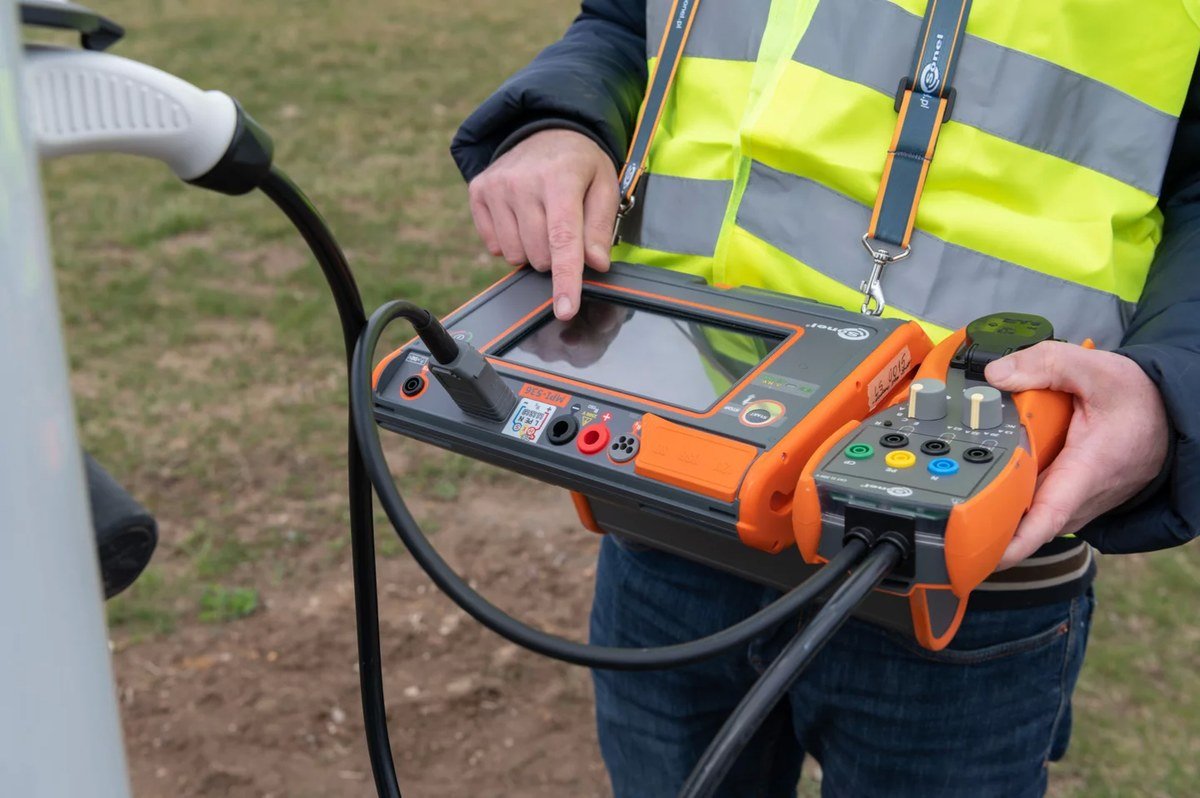

SONEL MPI-536

• Miernik przeznaczony jest do sprawdzania domowych i przemysłowych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Umożliwia to pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uniwersalnego urządzenia.

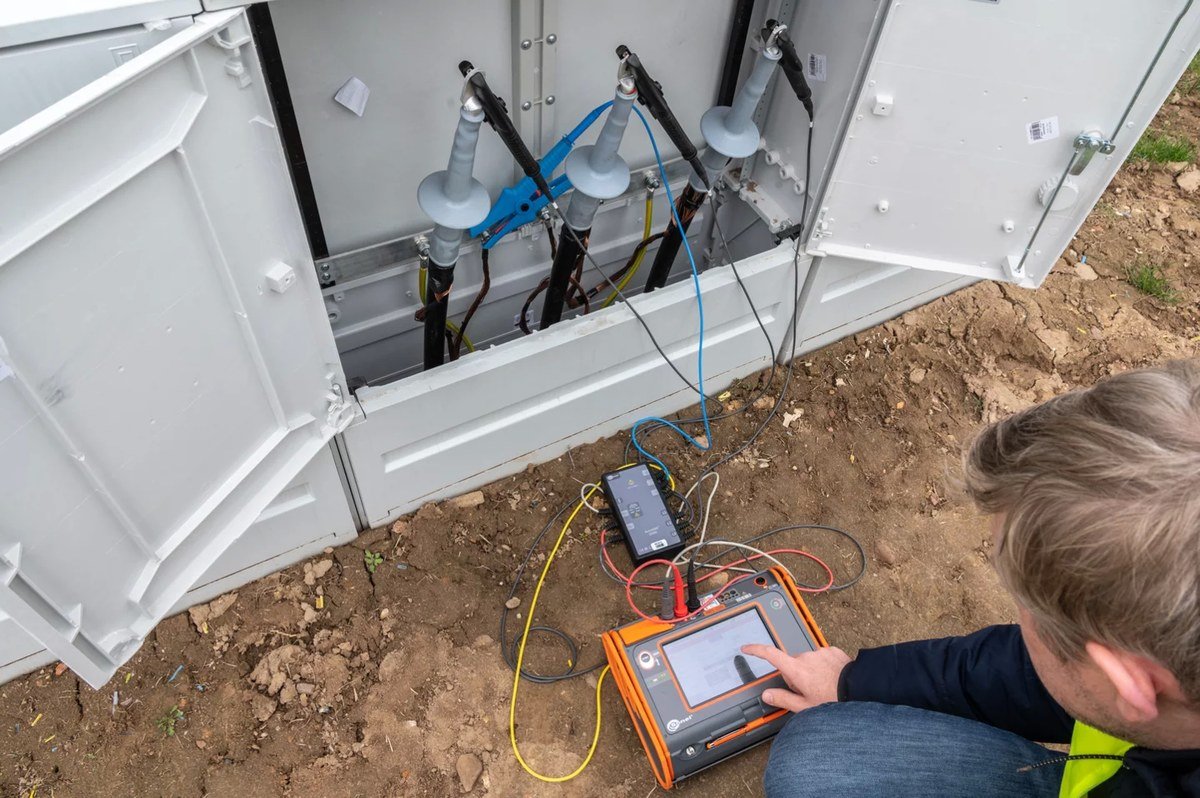

• W zakresie kontroli rezystancji izolacji Sonel MPI-536 posiada bardzo szerokie możliwości – jego maksymalne napięcie pomiarowe wynosi aż 2500 V.
• Diagnostykę izolacji wspomagają wykresy R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), dostępne zarówno po, jak i w trakcie wykonywania pomiaru. Ponadto przyrząd wylicza współczynniki absorpcji oraz współczynniki temperaturowe. Dodatkowo Sonel MPI-536 umożliwia automatyczny pomiar rezystancji izolacji przewodów lub kabli 3-, 4- lub 5- żyłowych przy wykorzystaniu opcjonalnego adaptera AutoISO-2500.

Co znajduje się w zestawie?

• 1 szt. Miernik MPI-536
• 3 szt. Przewodów 1,2m 1 kV (wtyki bananowe) czerwony, niebieski, żółty
• 2 szt. Przewodów 1,8m 5 kV (wtyki bananowe) czerwony/czarny ekranowany
• 2 szt. Przewód pomiarowy na szpuli do pomiaru uziemień 15 m i 30 m
• 1 szt. Przewód interfejsu USB
• 3 szt. Krokodylek 1 kV 20A czerwony, niebieski, żółty
• 1 szt. Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V)
• 1 szt. sonda 30 cm do wbijania w grunt
• 1 szt. Szelki do miernika (typ L-2)
• 1 szt. Futerał L2
• 3 szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
• 1szt. Krokodylek 11 kV 32 A czarny
• 1 szt. Sonda ostrzowa 5 kV (gniazdo bananowe) czerwona
• Certyfikat kalibracji
• Instrukcja obsługi w języku polskim

ZASILANIE:

• 1 szt. Przewód do zasilania 230 V (wtyk IEC C7)
• 1 szt. Zasilacz do mierników (typ Z7)
• 1 szt. Przewód do ładowania akumulatora z gniazda samochodowego 12 V
• 1 szt. Pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah

Specjalista od rezystancji izolacji

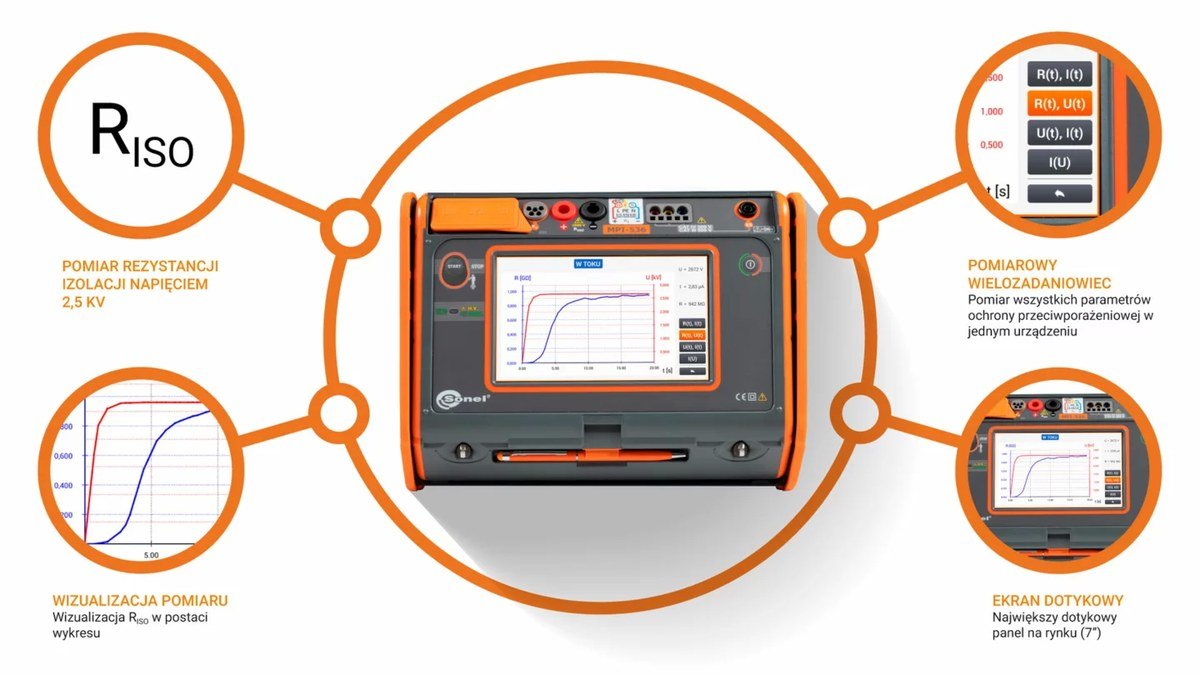

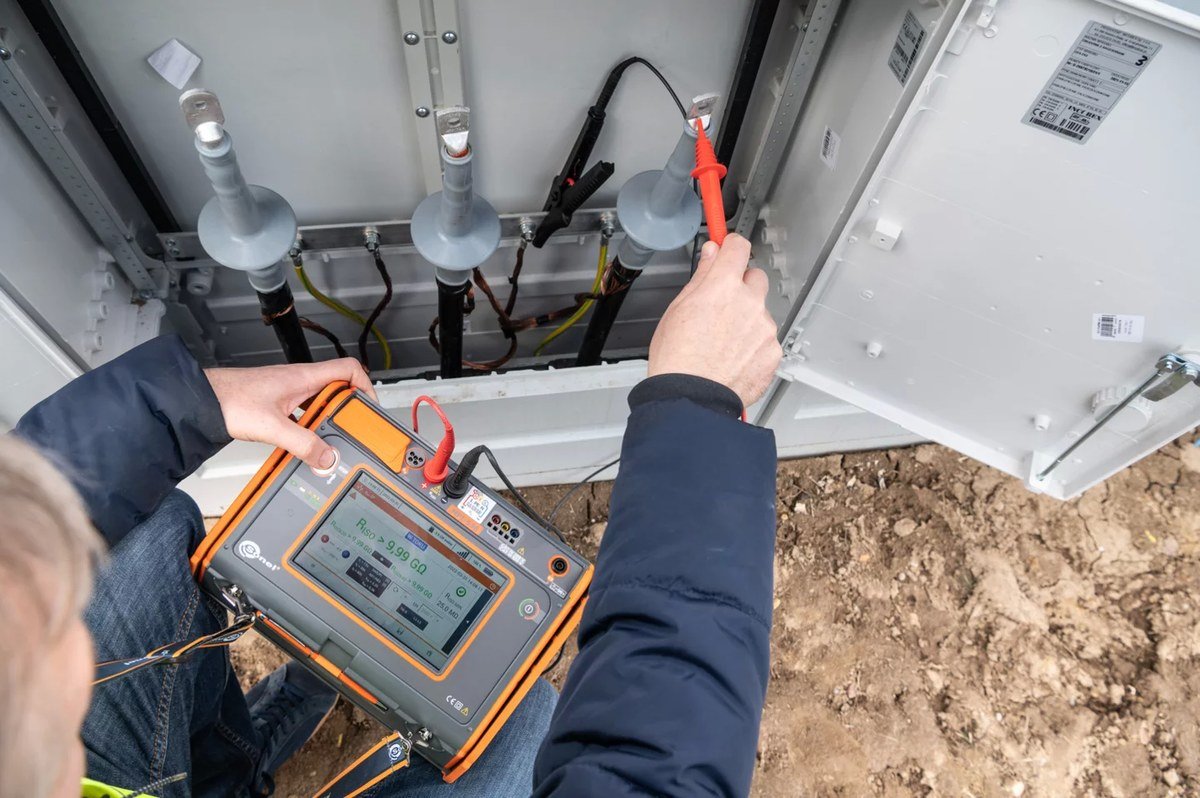

• Pomiar rezystancji izolacji napięciem 2,5 kV
• Wizualizacja RISO w postaci wykresu
• Największy (7”) dotykowy panel na rynku – niezwykła ergonomia i łatwość obsługi
• Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
• Akumulator Li-Ion – dłuższe działanie miernika
• Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
• Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
• Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
• Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Przyrządem można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

• Impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
• Parametry wyłączników RCD,
• Rezystancja izolacji,
• Rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
• Ciągłość połączeń ochronnych i wyrównawczych,
• Natężenie oświetlenia,
• Test kolejności faz,

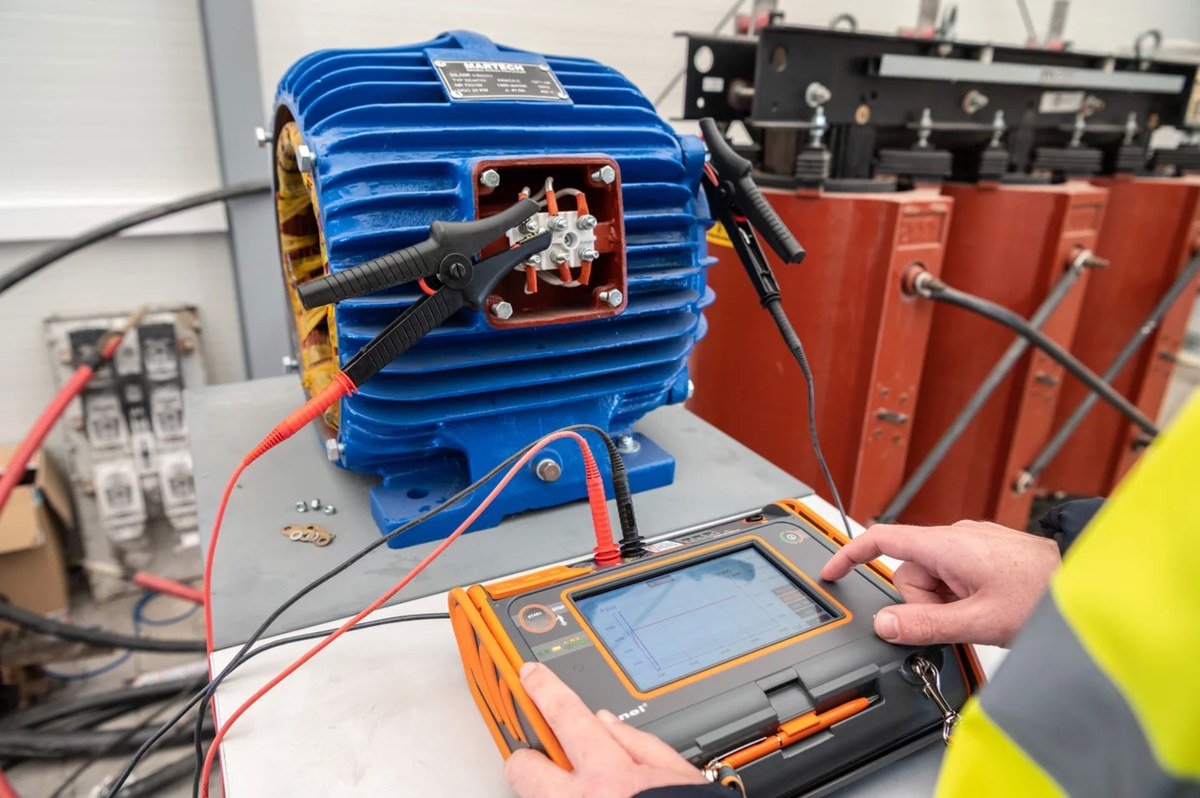

• Test kierunku obrotów silnika.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
• wykorzystanie adaptera AutoISO-2500 do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Łatwość odczytu

• Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

• W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Sprawdzenie poprawności wykonania połączeń przewodu ochronnego

Po podłączeniu miernika jak na rysunku dotknąć elektrody dotykowej i odczekać około 1 s. Jeżeli zostanie stwierdzone napięcie na przewodzie PE, przyrząd:

• wyświetli napis PE! (błąd w instalacji, przewód PE podłączony do przewodu fazowego) oraz
• wygeneruje ciągły sygnał dźwiękowy.

Możliwość ta jest dostępna dla wszystkich funkcji pomiarowych dotyczących wyłączników RCD oraz pętli zwarcia za wyjątkiem pomiaru ZL-N, L-L.

OSTRZEŻENIE

• Po stwierdzeniu obecności napięcia fazowego na przewodzie ochronnym PE należy natychmiast przerwać pomiary i usunąć błąd w instalacji.
• Należy upewnić się, że w czasie pomiaru stoimy na nieizolowanym podłożu. Podłoże izolowane może spowodować błędny wynik sprawdzenia.
• Jeśli napięcie na przewodzie PE przekroczy dopuszczalną wartość (ok. 50 V), miernik zasygnalizuje ten fakt.

BUDOWA MPI 536

1. Gniazdo ładowarki 12V

2. Gniazdo USB (komunikacja z PC)

3. Gniazdo USB (pendrive)

4. Gniazdo karty microSD

5. Uruchamianie procedury pomiarowej

6. Elektroda dotykowa

7. Sygnalizacja pomiaru i stanu baterii

8. Ekran Dotykowy

9. Ucha do zapięcia szelek

10. Włączanie i wyłączanie miernika

11. Gniazdo ES do pomiaru rezystancji uziemienia i rezystywności gruntu

12. Gniazdo pomiarowe

13. Gniazdo pomiaru R iso

14. Gniado Re pomiaru uziemień

Sonel Pomiary Elektryczne 6

• drzewiasta struktura dokumentu,
• automatyczne obliczanie wartości wymaganych,
• automatyczna ocena wyników zmierzonych,
• harmonogram pomiarów,
• wstawianie zdjęć i rysunków do protokołów,
• drukowanie kontrolek pomiarowych oraz etykiet opisowych tablic,
• kalkulacja wykonanych pomiarów,
• drukowanie faktur,
• automatyczne wypełnianie protokołów serią danych.
• Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji. Współpraca z miernikiem MPI-536.

Specyfikacja

FUNCKJE POMIAROWE:

• A- Zakres pomiarowy
• B- Zakres wyświetlania
• C- Rozdzielczość
• D- Dokładność

1- Impedancja pętli zwarcia

• 1.1- Pętla zwarcia ZL-PE, ZL-N, ZL-L
• 1.2- Pętla zwarcia ZL-PE w trybie RCD

2- Pomiary parametrów wyłączników RC

Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 In, 1 In, 2 In, 5 In

• 2.1- RCD ogólnego typu i krótkozwłoczny
• 2.2- RCD selektywny

3- Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 In…2,0 In

• 3.1- dla prądu różnicowego sinusoidalnego (typ AC)
• 3.2- dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)
• 3.3- dla prądu różnicowego stałego (typ B)

4- Rezystancja uziemienia

• 4.1- Metoda 3- i 4-przewodowa
• 4.2- Metoda 3-przewodowa + cęgi
• 4.3- Metoda 2-cęgowa

5- Rezystywność gruntu

Specyfikacja

FUNCKJE POMIAROWE:

• A- Zakres pomiarowy
• B- Zakres wyświetlania
• C- Rozdzielczość
• D- Dokładność

6- Rezystancja izolacji

• 6.1- Napięcie pomiarowe 10 V
• 6.2- Napięcie pomiarowe 50 V
• 6.3- Napięcie pomiarowe 100 V
• 6.4- Napięcie pomiarowe 250 V
• 6.5- Napięcie pomiarowe 500 V
• 6.6- Napięcie pomiarowe 1000 V
• 6.7- Napięcie pomiarowe 1500 V
• 6.8- Napięcie pomiarowe 2500 V

7- Rezystancja przewodów ochronnych i wyrównawczych

• 7.1- Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA
• 7.2- Pomiar rezystancji małym prądem

8- Natężenie oświetlenia

• 8.1- Pomiar w luksach (lx)
• 8.2- Pomiar w stopokandelach (fc)

9- Wskazania kolejności faz

Dane Techniczne:

Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 500 V
• Stopień ochrony: IP51
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Wymiary: 288 x 223 x 75 mm
• Temperatura pracy: 0…+45°C
• Temperatura przechowywania: -20…+60°C

Pamięć i komunikacja

• Pamięć wyników pomiarów: nieograniczona
• Transmisja wyników: USB 2.0

Pozostałe informacje

• Standard jakości – opracowanie, projekt i produkcja: ISO 9001
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1 PN-EN 61326-2-2
